제품 상세정보
원래 장소: 치안스
브랜드 이름: YUSH
인증: CE Mark

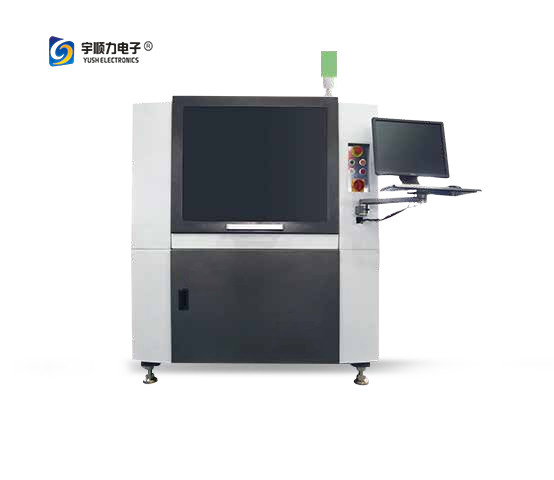

모델 번호: YSL-510H
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: business negotiation
포장 세부 사항: 나무로 된 패키지
배달 시간: 7 일에 대한 3 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 25개 세트 / 세트
스크린 프레임 크기(mm): |
650(×)×550(Y)-737(×)×737(Y) |
최소 PCB(mm): |
50(×)×50(Y)MM |
최대 PCB(mm): |
510(X)×510(Y) |
두께: |
0.2MM-6MM |
곡선: |
<1% |
특징: |
간단한 교정 및 유지보수 |
스크린 프레임 크기(mm): |
650(×)×550(Y)-737(×)×737(Y) |
최소 PCB(mm): |
50(×)×50(Y)MM |
최대 PCB(mm): |
510(X)×510(Y) |
두께: |
0.2MM-6MM |
곡선: |
<1% |
특징: |
간단한 교정 및 유지보수 |
특징
1. 대형 제품 인쇄를 위한 완벽한 솔루션
2.간단한 교정 및 유지보수
3. 안정적인 인쇄 품질
4.자체 개발한 이미지 처리 소프트웨어
전체 다이어그램
1. 기계 하우징 모듈
2. CCD 이미지 캡처 모듈
3. Z축의 스텐실 리프팅 모듈
4. 스퀴지 인쇄 모듈
5. 청소 모듈
6. 플랫폼 미세 조정 모듈
7. 레일 및 컨베이어 모듈
8. 3색 경고등
9. 표시 및 입력 장치
기술적인 매개변수
| 매개변수 | YSL-120 | |
| 기본 매개변수 | 스크린 프레임 크기(mm) | 650(×)×5500(Y)-737(×)×737(Y) |
| 두께∶ 20-40mm | ||
| 최소 PCB(mm) | 50(×)×50(Y)mm | |
| 최대 PCB(mm) | 510(X)×510(Y) | |
| 두께 | 0.2mm~6mm(PCB가 0.4mm 미만일 때 지그 사용) | |
| 곡선 | <1%(대각선 측정) | |
| PCB 뒷면 부품 높이 | 18mm | |
| 컨베이어 높이 | 900±40mm | |
| 지원하다 | 마그네틱 서포트, 마그네틱 피스, 진공 챔버 | |
| 집게 | 사이드 클램프ㅏnd 상단 클램프 | |
| 가장자리 거리 | PCB 공정 가장자리 ≥2.5mm | |
| 컨베이어 속도 | 0~1500mm/sec, 1mm씩 증가 | |
| 컨베이어 벨트 | U형 벨트 | |
| 스토퍼 방식 | 공기 실린더 | |
| 스토퍼 위치 | 기판 사이즈에 따른 PCB 스토퍼 위치 설정 | |
| 소프트웨어로 설정 | 소프트웨어 설정 | |
| 인쇄 시스템 | 인쇄 속도 | 조정가능한 5-200mm/s |
| 프린트 헤드 | 스텝 모터 드라이브 스크레이퍼 리프팅 | |
| 스크레이퍼 | 스틸 스크레이퍼, 고무 스크레이퍼(옵션) | |
| 스크레이퍼 각도 | 60° | |
| 스크레이퍼 압력 | 0~20kg | |
| 시스템 보기 | 기판 분리 | 3단면 기판 분리, 속도∶0.1-20mm/s, 거리∶0-20mm |
| 정렬 위치 방법 | 마크 자동 정렬 | |
| 카메라 | 독일 BASLER, 1/3” CCD, 640*480픽셀, 픽셀 크기 5.6μmx5.6μm | |
| 이미지 획득 방법 | 위/아래 이중 사진 | |
| 카메라 라이트 | 동축 조명, 링 조명 4 종류 조명 조절 가능 | |
| 시야 범위 | 9mm*7mm | |
| 치수 표시 | 직경 또는 측면 길이 1mm~2mm, 허용 오프셋 10% | |
| 마크 모양 | Cir, Rec 또는 마름모 등 | |
| 마크 위치 | PCB 전용 마크 또는 PCB 패드 | |
| 2D 감지 | / | |
| 정확성 | 테이블 조정 범위 | X=±10mm, Y=±10mm, 0=±2° |
| 위치 정확도 | ±0.01mm | |
| 인쇄 정확도 | ±0.015mm | |
| 시간 | 주기 시간 | <7.5 출력, 청소 시간) |
| 회선 시간 변환 | <5분 | |
| 프로그래밍 시간 | <10분 | |
| 제어 시스템 | 컴퓨터 구성 | 산업용 PC, Windows 공식 시스템 |
| 시스템 언어 | 중국어/영어 | |
| 사전 및 다음 기계 연결 | SMEMA | |
| 사용자 권한 부여 | 사용자 비밀번호와 시니어 비밀번호 세트 | |
| 청소 시스템 | 청소 시스템 | 건식 및 습식(표준), 진공 모델(옵션) |
| 액체 레벨 감지 | 액체 레벨 자동 경보 감지 | |
| 전력 매개변수 | 주전원 | AC220V±10%50/60HZ 단상 |
| 총 전력 | 약 3kw | |
| 주요 공기 공급 | 4.5~6kgf/cm2 | |
| 기계 무게 | 약 1300Kg | |
| 기계 치수 | 1350(L)×1625(W)×1535(H)mm | |
| 옵션 | 공압식 상단 클램프 | 기준 |
| 상단 클램프 + 측면 클램프 | PCB용(두께≤1mm) | |
| 진공 흡착 및 청소 | PCB(두께≤1mm) 및 FPC용 | |
| 자동 주석 추가 | / | |
| 자동 로딩 및 언로딩 | / | |
| 유연하고 보편적인 지원 | 양면 PCB용(PCB 후면 부품 높이 ≤9mm) | |
| 화면 프레임의 자동 위치 지정 | 기준 | |
| PCB 기판 두께 이동 조절 기능 | / | |
| 스퀴지 압력 피드백 기능 | / | |
| 공기 상태 | 고객이 직접 구매할 수 있습니다. | |
| 스텐실 모니터링 시스템의 나머지 솔더 페이스트 | / | |
| SPI 폐쇄 루프 | SPI 폐쇄 루프 | |
| UPS 전원 차단 보호 | UPS 15분 전원 차단 보호 | |
| 인더스트리 4.0 | 바코드 추적 기능, 생산 분석 등 | |
정도/안정적/스마트
1국내 최초 온라인교정 기술
2. 새로운 스퀴지 압력 설정 소프트웨어
3. 자동 보정 기능 - 레일로드 마모 자동 보정
4.지능형 2D 검사
5.새로운 스퀴지
6. 각 장비는 CPK 테스트를 통과했으며,그리고 시험성적서(PDF 파일)를 사용할 수 있습니다.
7. 새로운 알코올 세척 구조
플랫폼 조정 정밀 장치 지능형 2D 검사
(XYZ 시스템 조정)
마크 포인트 식별 기술 안정적인 인쇄 품질
간단한 교정 및 유지보수
정밀도 보증
