제품 상세정보
원래 장소: 젠수
브랜드 이름: Yushunli
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: H900
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 6500~108000
포장 세부 사항: 플라이우드엔 건
배달 시간: 7 일에 대한 3 일
지불 조건: 전신환, 페이팔, 웨스트 유니언, L/C (신용장), D/P (지급도 조건) .
공급 능력: 0 달
전력 공급원: |
AC:220 ±10%,50/60Hz 3KW |
공기 압력: |
4~6Kgf/cm² |
공기 소비: |
약 5L/분 |
작동 온도: |
-20℃~+45℃ |
작업 환경 습도: |
30%~60% |
기계 치수(타워라이트 제외): |
1509(H)mm |
컴퓨터장: |
1970(대)mm |
기계폭: |
1210(W)mm |
기계 무게 약: |
1500 킬로그램 |
전력 공급원: |
AC:220 ±10%,50/60Hz 3KW |
공기 압력: |
4~6Kgf/cm² |
공기 소비: |
약 5L/분 |
작동 온도: |
-20℃~+45℃ |
작업 환경 습도: |
30%~60% |
기계 치수(타워라이트 제외): |
1509(H)mm |
컴퓨터장: |
1970(대)mm |
기계폭: |
1210(W)mm |
기계 무게 약: |
1500 킬로그램 |

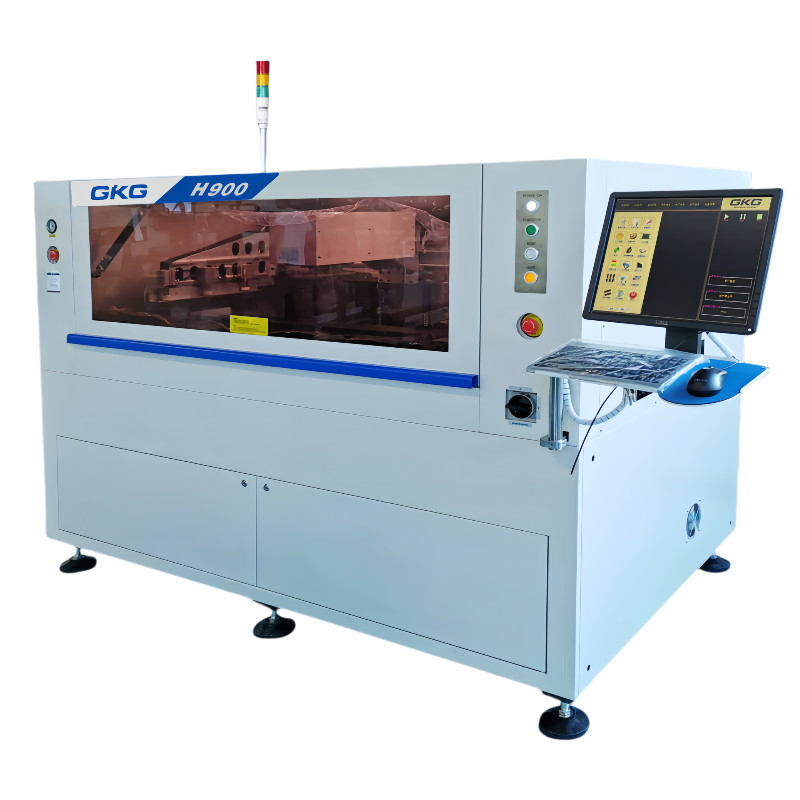

완전 자동 용접 페이스트 프린터
사양
| 기계 성능 | |
| 위치 정확성 반복 | ±0.015mm |
| 인쇄 정확성 | ±0.03mm |
| 제3자 테스트 시스템 (CTQ) 에 기초하여 현재 용접 페이스트 인쇄 위치의 반복 정확성을 확인 | |
| 사이클 시간 | <15초 |
| 기계 매개 변수 | |
| 전력 공급원 | AC:220 ± 10%,50/60Hz 3KW |
| 공기 압력 | 4~6kgf/cm2 |
| 공기 소비 | 약 5L/분 |
| 작동 온도 | -20°C~+45°C |
| 작업 환경의 습도 | 30%~60% |
| 기계 차원 (타워 라이트 없이) | 1509 ((H) mm |
| 기계 길이 | 1970 ((L) mm |
| 기계 너비 | 1210 ((W) mm |
| 기계 무게 대략 | 약 1500kg |
| 기판 가공 | |
| 최대 판 크기 | 900*350mm |
| 최소판 크기 | 80*50mm |
| 판 두께 | 0.8~6mm |
| 최대 보드 무게 | 10kg |
| 보드 가장자리의 공백 | 3.5mm |
| 보드 높이 | 15mm |
| 운송 높이 | 900±40mm |
| 운송 속도 | 1500mm/s (최대) |
| 운송 방향 | 한 단계 |
1장비 차원 도표
장비 크기:1970*1210*1509mm
이미지 및 광 시스템
유니폼 반지 빛과 고 밝기 동축 빛, 약속 밝기 조정 기능을 사용하여, 모든 유형의 마크 포인트를 잘 인식 할 수 있습니다 (강경 마크 포인트를 포함하여),진료에 적용됩니다., 구리, 금판, 주황 스프레이, FPC 및 다른 유형의PCB 다양한 색상.
전기 제어 시스템
전기 회로와 가스 회로의 안전하고 깔끔한 배포 전기 회로와 가스 경로는 기계의 양쪽과 뒷면에 수직으로 배치되어 검사 및 수리하기가 쉽습니다.
중국어/영어 조작 인터페이스
기계는 GKG 사용자 친화적 인 소프트웨어와 함께 windowsXP/win7 운영 인터페이스를 채택합니다.중국어 / 영어 선택 가능,메뉴/운전기록/실패 기록/실패 진단/실패 분석/등등등
2차원 용접 페이스트 인쇄 품질 검사 및 분석 시스템
2D 시스템은 즉시 변함, 결핍된 페이스트, 미스 페이스트, 페이스트 관절 등과 같은 용접 페이스트 퇴적 결함을 감지하고 인쇄 품질을 보장합니다.
조절 가능한 스텝 모터 -프로그램 가능한 & 떠있는 프린트 헤드
독특한 긴 플랫폼과 트랙 고정 설계, 안정적인 지원 PCB를 보장하기 위해. 짧은 스퀴지 수평 인쇄, 압력 안정성, 용매 페이스트를 절약.
