제품 상세정보
원래 장소: 젠수
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: YSK
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 12800~22800
포장 세부 사항: 플라이우드엔 건
배달 시간: 3일에서 7일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온
공급 능력: 0 달

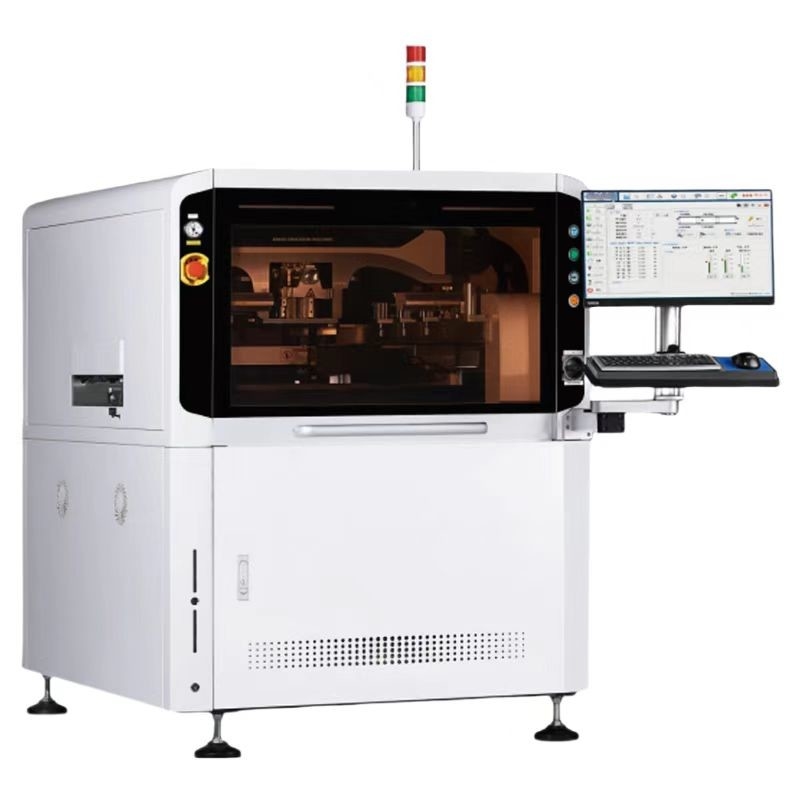

완전 자동 고 정밀 인라인/오프라인 PCB 용조 페이스트 프린터
| 성능기계성능 | |
| 重复定位精度 위치 정확도를 반복한다 | ±12.5um@6o CPK≥2.0 |
| 重复印刷 정확성 인쇄 정확성 | ±22um@6o CPK≥2.0 |
| NCP-CT ((不含清洗及印刷) 를 포함하지 않습니다. | 7s |
| HCP-CT (청결 및 인쇄 포함) | 18개/단위 |
| 制程CT | 4분 |
| 转线CT | 2분 |
| 基板处理参数 기판 가공 p아라메터 | |
| 最大基板尺寸 최대판 크기 | 400*340mm 확장 가능:530*340mm (선택) |
| 가장 작은基板 크기최소판 크기 | 50*50mm |
| 基板厚度 크기판 두께 | 0.4~6mm |
| 取像机械范围 카메라 기계적 범위 | 528*340mm |
| 最大基板重量 최대판 무게 | 4kg |
| 基板边缘间隙보드 가장자리 공백 | 2.5mm |
| 过板高度 보드 높이 | 15mm超出特制顶pin |
| 전송 고도 전송 속도 | 900±40mm |
| 전송 속도 (Max) 운송 속도 | 분단 제어, 1500mm/s (최대) |
| 운송 방식 운송 방향 | 1段式 운송 선도 1단계 |
|
전송 방향 전송 방향 |
왼쪽에서 오른쪽으로 왼쪽에서 오른쪽으로 |
| 오른쪽에서 왼쪽으로 오른쪽에서 왼쪽으로 | |
| 같은 출입과 출입 | |
|
基板支?? 方法지원 시스템 |
磁性顶针 자석 핀 |
| 等高块 지원 블록 | |
| 수동 조정顶升平台수동 위 아래 테이블 | |
|
基板 持 보드 캠프 |
수동 팽창형 압축 필름 수동 상단 클램핑 |
| 柔性边 | |
| 印刷参数 인쇄 매개 변수 | |
| 인쇄 속도 인쇄 속도 | 10~200mm/sec |
| 인쇄 압력 인쇄 압력 | 0.5~10kg |
| 印刷模式 인쇄 모드 | 单或双 刀 인쇄 한 번/두 번 |
| ¥刀类型 퀴기 타입 | ¥刀/钢 ¥刀 (角度 45/55/60) 고무/스퀴지 블레이드 (각 45/55/60) |
| 脱模距离 스냅オフ | 0~20mm |
| 脱模 속도 스냅 속도 | 0~20mm/sec |
| 钢网框架尺寸 템플릿 프레임 크기 | 470*370mm~737*737mm (厚度:20-40mm) |
| 钢网定位方式 철망의 위치 방식 | 자동 Y 방향 위치 자동 Y 방향 위치 |
| 清洗参数 청소 매개 변수 | |
| 清洗方式 청소 시스템 | 干擦,湿擦,真空 건조, 젖은 진공 3 모드 |
| 고속 청소고속 청소 | 통합式&来回清洗통합 & 직물 청소 |
| 清洗系统청정 시스템 | 侧喷淋式 사이드 스프레이 타입 |
| 清洗行程청정 스트로크 | 依据基板长宽 자동 생성자동 생성 |
| 清洗位置 청소 위치 | 后置清洗 후 청소 |
| 清洗速度 청소 속도 | 10~200mm/초 |
| 清洗液用量청정액 소비량 | 자동 생성, 수동 조정 가능자동 & 수동 조절 |
| 清洗紙 용량 청소 소비 | 자동 생성, 수동 조정 가능자동 & 수동 조절 |
| 影像参数비전 매개 변수 | |
| 影像视域CCD FOV | 10*8mm |
| 相机类型카메라 타입 | 130만 픽셀 디지털 카메라 130만 CCD 디지털 카메라 |
| 카메라 시스템 | 上下成像.光源无极调节 잠금 위/하향 광학 구조 |
| 取像CT ((流光) 카메라 사이드 시간 | 150ms |
|
基准点类型신뢰 표지 유형 |
標準形状基准 표준신탁표 모양 |
| 예를 들어:圆形,方形,??形,十字圆,正方形,钻石,cross | |
| ¥盘及异形 패드와 프로필 | |
| 마크 사이즈 마크 사이즈 | 0.3-6mm |
| 마크 횟수 마크 번호 | 최대: 4개 |
| 防呆点数量 멀리 떨어져 Numbei | 최대 1개 |
| 장비 하드웨어 부품 기계 매개 변수 | |
| 功率要求전력원 | AC:220 ± 10%,50/60Hz 2.2KW |
| 압축 공기 요구 공기 압력 | 4~6kgf/cm2 |
| 耗气量공기 소비 | 약 5L/분 |
| 작업 환경 온도운동 온도 | -20°C~+45°C |
| 작업 환경 습도 | 30%~60% |
| 기기 높이 (除三色灯) 기계 차원 (타워 라이트 없이) | 1460mm |
| 机器长度X方向기계 길이 | 1150mm |
| 机器宽度Y方向기계 너비 | 1380mm |
| 机器重量 기계 무게 대략 | 약 900kg |
| 设备承重要求장비의 부하 운반 요구 사항 | 650kg/m |
1장치 모델: YSK
2장비 크기: 1380 (전면 길이) * 1150 (옆 깊이) * 1460 (높이) mm
3주전력 공급: AC:220±10%,50/60HZ 3KW 정렬 전류로 안정적인 전력 공급, 플러그 종류: 인치
전기 인터페이스는 다음과 같이 표시됩니다.
4. 주요 공기 공급: 산업용 공기 소스 4.0 ~ 6kgf / cm2의 안정 압력. 가스 파이프 지름 6mm / 8mm / 10mm / 12mm 공기 파이프 전면 연결
머리 는 보편적 이며, 뒷 관절 은 가스 파이프 의 크기와 일치 할 수 있다
5기계 무게: 약 900Kg
