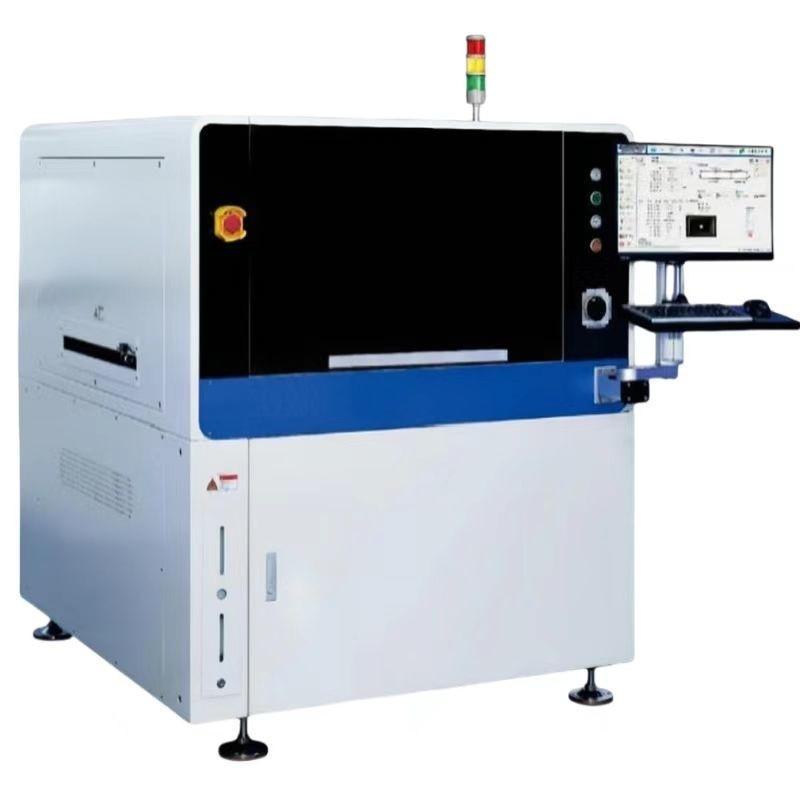

2.2kW 완전 자동 PCB 용접 페스트 프린터 고 정밀

제품 상세정보

원래 장소: 젠수

브랜드 이름: YUSH

인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

모델 번호: YSL-E

지불과 운송 용어

최소 주문 수량: 1SET

가격: USD12000

포장 세부 사항: 목재 케이스

배달 시간: 5~7일

지불 조건: L/C (신용장), D/P (지급도 조건), 전신환

공급 능력: 100세트

가장 좋은 가격 을 구하라
강조하다:

2.2kW PCB 용접 페이스트 프린터

,

고 정밀 PCB 용접 페이스트 프린터

,

완전 자동 PCB 솔더 페이스트 프린터

전력 공급원:
AC:220±10%,50/60Hz 2.2KW
공기 압력:
4~6Kgf/cm²
공기 소비:
5L/min
작동 온도:
-20℃~+45℃
작업 환경 습도:
30%~60%
기계 치수(타워라이트 제외):
1500 ((H) mm
컴퓨터장:
1258 ((L) mm
기계폭:
1425(W)mm
기계 무게:
대략: 1100Kg
장비 하중 지지 요구 사항:
650Kg/㎡
전력 공급원:
AC:220±10%,50/60Hz 2.2KW
공기 압력:
4~6Kgf/cm²
공기 소비:
5L/min
작동 온도:
-20℃~+45℃
작업 환경 습도:
30%~60%
기계 치수(타워라이트 제외):
1500 ((H) mm
컴퓨터장:
1258 ((L) mm
기계폭:
1425(W)mm
기계 무게:
대략: 1100Kg
장비 하중 지지 요구 사항:
650Kg/㎡
2.2kW 완전 자동 PCB 용접 페스트 프린터 고 정밀



완전 자동 PCB 용접 페스트 프린터



기계 성능
위치 정확성 반복 ±12.5um@6o CPK≥2.0
인쇄 정확성 ±22um@6o CPK≥2.0
NCP-CT ((청소 및 인쇄를 제외한) <7.5초
HCP-CT (청소 및 인쇄 포함) 19s/pCs
프로세스 CT 5분
CT 전송 3분
기판 가공 아빠라미터
최대 판 크기 510*510mm
최소판 크기 50*50mm
판 두께 0.4~6mm
카메라 기계적 범위 510*510mm
최대 보드 무게 5kg
보드 가장자리의 공백 2.5mm
보드 높이 23mm
운송 속도 900±40mm
(최대) 운송 속도 세그먼트 제어, 최대 1500mm/s
운송 방향 한 단계



전송 방향

왼쪽에서 오른쪽으로
오른쪽에서 왼쪽으로
안 들어가고 안 나오면



지원 시스템

65mm) 자기 핀
(65mm) 지원 블록
수동 위아래 테이블



보드 클램프

수동으로 꺼낼 수 있는 상단 태블릿
측면 완화
흡수 함수
인쇄 매개 변수
인쇄 속도 10~200mm/sec
인쇄 압력 0.5~20kg
인쇄 모드 한 번/두 번
퀴지 타입 고무/스퀴지 블레이드 (각 45/55/60)
스냅오프 0~20mm
스냅 속도 0~20mm/sec
템플릿 프레임 크기 470*370mm~737*737mm
강철망 위치 측정 방법 자동 Y 방향 위치 설정 (수동 보상 조정과 호환)
청소 매개 변수
정화 시스템 건조, 습기 진공 3 모드
고속 청소 직물 청소
정화 시스템 측면 스프레이 유형
정제 도중 자동 생성
청소 위치 정화 후
청소 속도 10~200mm/초
청소용 액체 소비 자동 & 수동 조절
청소용 종이 소비 자동 & 수동 조절
비전 매개 변수
CCD FOV 10*8mm
카메라 타입 130,000 CCD 디지털 카메라
카메라 시스템 잠금/하동 광학 구조
카메라 사이클 시간 300ms



신탁표의 종류

표준 증권 표시 형태
둥근, 사각형, 다이아몬드, 십자
패드와 프로필
마크 크기 0.3-6mm
마크 번호 최대: 4개
전화번호를 끊지 마 최대 1개
