제품 상세정보
원래 장소: 센즈헨
브랜드 이름: YSL
인증: CE
모델 번호: YSL-ASE
지불과 운송 용어
최소 주문 수량: 1

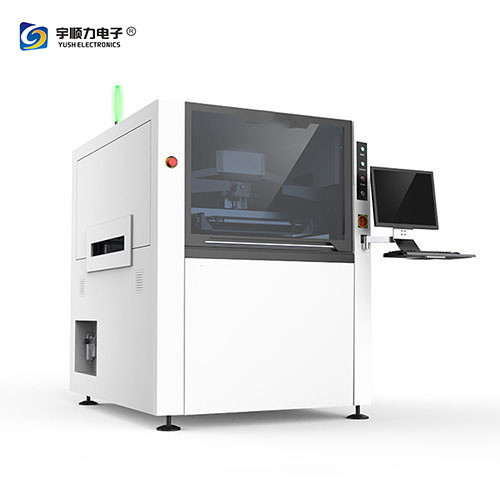

완전 자동 시각적 땜납 페이스트 프린터-YSL-ASE
기능적인 특징
스크레이퍼 시스템
그것은 다양한 크기의 스텐실에 적용할 수 있습니다. 자동 스텐실 위치 파악 시스템은 라인 변경 시간을 절약하고, 전반적인 효율성을 향상시킵니다.
완전 자동 시각적 땜납 페이스트 프린터-YSL-ASE 이미지와 광 시스템
광 보상의 획일적 환형 광원,고 휘도 코아달 빛과 진보적 업페리우어 비젼 시스템 전체 범위, 자동이고 정확하 알타입 표시점의 인정됩니다. 고정밀도를 보증할 수 있는 다른 색으로 틴 플래팅, 구리 도금, 금 도금법, 주석 용사, Fpc와 기타 유형 PCB에 적용할 수 있습니다
세정 시스템
스텐실 세척 시스템은 자동이고 효과적입니다. 드라이 클리닝 습식 세정과 진공 세정의 3가지 선택은 사용하기 위해 선택될 수 있고, 둘다 개별적으로과 증가합니다.그리고 당신은 또한 손으로 세척되기로 선택할 수 있고 딘 대가 고체촬상소자카메라에서 분리되며, 그것이 모터와 충동의 로드를 최소화하고, 위치결정 정밀도와 속도를 향상시키고 서비스 수명을 연장할 수 있습니다.스프링클러시스템은 위에서 아래까지, 고르게 분사하는 것 보증합니다.소프트웨어 기능은 술과 스텐실 세척 논문의 적정량을 제어하고 효과적으로 더 절약할 수 있습니다 소비재의.진공 세정은 강력하고 효과적인 헌신적인 팬으로 지원됩니다.
옳은 특별한 플랫폼칼리브레이션 제도
세 감원 연계는 최고 동적 characteristics.it으로 설계되고 빨리 다른 두께로 PCB의 핀 재킹 높이를 조정할 수 있습니다
운용 정합
바깥 주인 기계 인터랙티브 기능으로, 사용자를 위해 윈도우 XP 동작시 인터페이스를 사용하고 배우도록 쉽기.프로그래밍은 설계됩니다
가르침과 네비게이션 기능 지도는 모든 걸음에 이용 가능합니다.중국 / 영어 선택 가능한 작동 학술지 / 고장 기록 / 고장 진단
PCB 교통 클램핑 시스템
유일한 벨트 전동 시스템은 붙여지기를 회피하거나 PCB 프로그램 가능하 모터 콘트롤의 폴-오프가 속도를 옮기고, 정밀 위치에서 PCB를 둡니다.
PCB 입출력 방향으로서 왼쪽이거나 옳아서 선택하는 것을 자유롭게 합니다.
가요측 클램프와 PCB는 PCB와 스텐실 사이에 팽팽하게 진공 블록 중단 PCE를 지원하고, 가득 찬 짝수 접촉을 보증합니다.
완전 자동 시각적 땜납 페이스트 프린터-YSL-ASE 상술
| 모델 | YSL-ASE | |
| 항목 | ||
| 스크린 프레임 | 민 사이즈 | 370X370mm |
| 맥스 사이즈 | 737X737mm | |
| 두께 | 25~40mm | |
| PCB 민 사이즈 | 50X50mm | |
| PCB 맥스 사이즈 | 400X340mm | |
| PCB 두께 | 0.4-6mm | |
| PCB 뒤틀림 | <1> | |
| 트렌스포르the가트 | 900±40mm | |
| 수송 방향 | 좌측-우측 ;좌우 ;왼쪽 왼쪽 ;우측-우측 | |
| 이동 속도 | 프로그램 가능한 Max1500mm/S | |
| 보드 위치 PCB 위치 | 지원 시스템 | 자기 핀 / 업 다운 테이블은 손으로 / 지지블럭을 조정했습니다 |
| 클램핑 시스템 | 측면 clamping.vacuum 노즐 | |
| 프린트 헤드 | 두 독립적 자동화된 프린트헤드 | |
| 스퀴지 속도 | 6-200mm/sec | |
| 스퀴지 압력 | 0-15Kg | |
| 스퀴지 각' | 60' /55' /45 | |
| 스퀴지 유형 | 녹슬지 않는 강철(표준), 플라스틱 | |
| 스텐실 분리 속도 | 프로그램 가능한 0.1~20mm/sec | |
| 세정 시스템 | 마르고 습식이고 진공입니다 (프로그램 가능한) | |
| 표는 아드쥐스트멘트랜주 | Ｘ :+10mm ;Ｙ :±10mm :0 : ±2' | |
| CCD FOV | 8x6 밀리미터 | |
| 땜납 페이스트 점검 | 2D 검사 규격 | |
| 기계 | ||
| 위치 결정 정밀도를 반복하세요 | ±0.01mm | |
| 프린팅 정확도 | +0.025mm | |
| 순환 주기 | <7s> | |
| 제품 전환 | <5min> | |
| 공기는 요구했습니다 | 4.5~6Kg/cm2 | |
| 전원 입력 | AC :220+10%50/60HZ1Ф3KW | |
| 제어 수법 | PC 제어 | |
| 기계 차원 | 1220년 | |
| 기계 하중 | 대략 다음1000Kg | |
