제품 상세정보
원래 장소: 장슈
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: F450
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 20000
포장 세부 사항: 나무로 된 패키지
배달 시간: 30일
지불 조건: T/T
공급 능력: 한달에 100SET
맥스 보드 사이즈: |
450mm x 350mm |
MIN 보드 크기: |
50 밀리미터 Ｘ 50 밀리미터 |
PCB 두께: |
0.4mm~6mm |
뒤틀림: |
맥스. PCB 대각선 1% |
최대 보드 무게: |
6kg |
보드 가장자리 간격: |
구성 3mm |
최대 바닥 간격: |
20mm |
전송 속도: |
1500mm/s(최대) |
맥스 보드 사이즈: |
450mm x 350mm |
MIN 보드 크기: |
50 밀리미터 Ｘ 50 밀리미터 |
PCB 두께: |
0.4mm~6mm |
뒤틀림: |
맥스. PCB 대각선 1% |
최대 보드 무게: |
6kg |
보드 가장자리 간격: |
구성 3mm |
최대 바닥 간격: |
20mm |
전송 속도: |
1500mm/s(최대) |

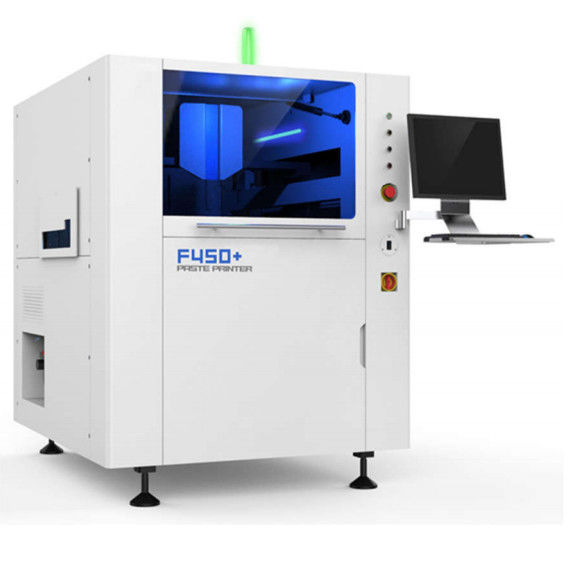

완전 자동 고 정밀 스텐실 프린터 F450
설명:
|
F450+TM 매개 변수
|
|
|
PCB 매개 변수
|
|
|
최대 보드 크기
|
450mm x 350mm
|
|
분자 크기
|
50mm x 50mm
|
|
PCB 두께
|
0.4mm~6mm
|
|
워크페이지
|
최대 PCB 대각선 1%
|
|
최대 보드 무게
|
6kg
|
|
보드 가장자리 간격
|
3mm로 구성
|
|
최대 바닥 간격
|
20mm
|
|
전송 속도
|
1500mm/s (최대)
|
|
변속기 높이
땅
|
900±40mm
|
|
전송 방향
|
좌우, 우익, 좌우, 좌우, 우익
|
|
전송 방법
|
1단계 전속철
|
|
PCB 흡수 방법
|
소프트웨어는 탄력적인 측면 압력을 변경할 수 있습니다.
바닥 또는 부분 진공 또는 전체 진공에 다점).
|
|
이사회 지원
방법
|
자기 손가락, 직선 블록, 특수 작업 부품 고정장치
|
|
인쇄 매개 변수
|
|
|
프린터 헤드
|
두 개의 독립적인 직렬 모터 드라이브
|
|
템플릿 프레임 크기
|
370mm x 470mm ((좌측/우측에 배치된 470mm) ~ 737mm x 737mm
|
|
최대 인쇄 면적
|
450mm x 350mm
|
|
스크래퍼 타입
|
스텐실 스크래퍼/고무 스크래퍼 (각 45°/55°/60° 선택)
인쇄 기술에 따라)
|
|
인쇄 모드
|
1개 또는 2개 스크래퍼 인쇄
|
|
폼을 벗는 길이가
|
00.02mm ~ 12mm
|
|
인쇄 속도
|
6mm/s ~ 200mm/s
|
|
인쇄 압력
|
0.5kg에서 10Kg
|
|
인쇄 운동
|
±250mm (중심에서)
|
|
이미지 매개 변수
|
|
|
시야장 (FOV)
|
60.4mm x 4.8mm
|
|
테이블 조절
면적
|
X,Y:±7.0mm θ:±2.0°
|
|
기준점 유형
|
표준 기준점 (SMEMA 표준 참조)
패드/홀
|
|
카메라 시스템
|
개별 카메라, 위/하향 개별 영상 시각
시스템, 기하학적 일치 위치
|
|
성능 매개 변수
|
|
|
이미지 정렬
반복된 정확성
|
±12.5μ(±0.0005") @6 σ,Cpk≥2.0
|
|
반복 인쇄
정확성
|
±25μ(±0.001") @6 σ,Cpk ≥ 20
|
|
사이클 시간
|
7.5초 미만
|
|
라인 타임을 교체
|
5분도 안 됐어요
|
|
장비
|
|
|
힘
|
AC220V±10%,50/60HZ,15A
|
|
압축 공기
|
4~6Kg/cm2, 10.0 튜브
|
|
운영 시스템
|
윈도우 XP
|
|
장비 크기
|
1140mm ((L) x 1400mm ((W) x 1480mm ((H)
화면 및 삼색 빛 높이)
|
|
장비 무게
|
약 1000kg
|
특징:
1높은 안정성 CCD 카메라 시스템
네 가지 방향의 광원 조절, 균일한 조명과 완벽한 이미지 컬렉션으로, 다양한 유형의 마크 포인트를 만드는 것은 매우 좋은 식별이 될 수 있습니다 (강도있는 마크 포인트를 포함하여),금으로 칠한, 스프레이 틴, FPC 및 다른 종류의 PCB의 다양한 색상을 충족시키기 위해.
2높은 효율성 스텐실 청소 시스템
새로운 닦기 시스템은 스텐실과 완전한 접촉을 보장하고, 증가 된 진공 흡수는 매지에 남아있는 용접 페이스트가 효과적으로 제거되도록 보장합니다.그리고 효과적인 자동 청소 기능이 달성됩니다..
3단순하고 신뢰할 수 있는 PCB 위치 시스템
적응형 PCB 보드 두께, 소프트웨어 조정 가능한 유연한 측면 압력 및 자기 지원 장치
4지능형 스크래퍼 시스템
프로그램 가능하고 독립적인 직결 스텝 모터 제어, 내장 정밀 압력 제어 시스템.
