제품 상세정보
원래 장소: 젠수
브랜드 이름: GKG
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: G9+
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD10000~68000
포장 세부 사항: 우드인케이스
배달 시간: 3~5일
지불 조건: L/C, D/P, T/T, 서부 동맹, 페이팔
공급 능력: 100개 세트
전력 공급원: |
AC:220±10%,50/60HZ,2.5KW |
공기 압력: |
4~6Kgf/cm² |
공기 소비: |
약:5L/분 |
작동 온도: |
-20°~+45° |
작동 습도: |
30%~60% |
기계 치수(타워라이트 제외): |
1530(H)mm |
컴퓨터장: |
1172(길이)mm |
기계폭: |
1385(W)mm |
기계 무게 약: |
대략: 1000Kg |
전력 공급원: |
AC:220±10%,50/60HZ,2.5KW |
공기 압력: |
4~6Kgf/cm² |
공기 소비: |
약:5L/분 |
작동 온도: |
-20°~+45° |
작동 습도: |
30%~60% |
기계 치수(타워라이트 제외): |
1530(H)mm |
컴퓨터장: |
1172(길이)mm |
기계폭: |
1385(W)mm |
기계 무게 약: |
대략: 1000Kg |

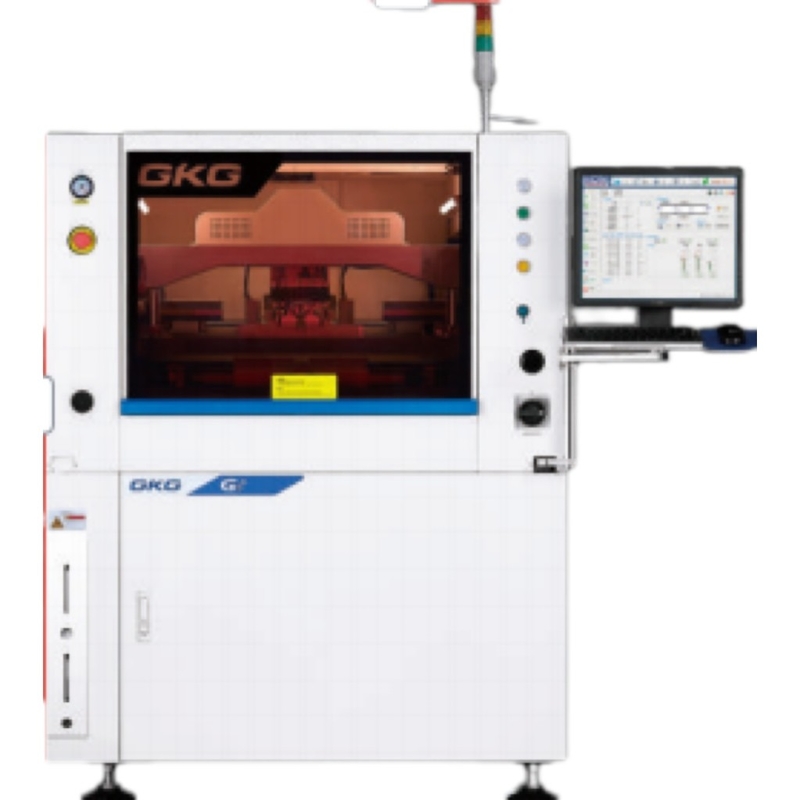

G9 + 자동 틴 페이스트 인쇄기는SMT 고급 애플리케이션을위한 고급 모델이며, 03015, 0.25 pitch, 높은 정밀도 및 고속의 인쇄 프로세스 요구 사항을 충족시킬 수 있습니다.
특징:
완전히 새로운 광선 경로 시스템, 균일한 원형 빛과 고 밝기다른 마크 포인트를 쉽게 인식 할 수 있도록 (무평한 마크 포인트를 포함하여), 구리 접착, 은 접착, 뜨거운 공기 용접, FPC 및 다양한 유형의 다른PCB 컬러
안정적인 XY 움직임을 가진 매우 신뢰할 수 있는 구조입니다. 수동 조정은 다른 PCB 두께를 수용하는 바람을 만듭니다.
새로운 패턴 특허 가이드 레일 분리 가능,프로그램 가능한 유연한 측면 클램프, FPC에 특이,PCB warpage, 독특한 완압을 수행
소프트웨어 프로그래밍을 통해 자동으로 확장 및 영향을 받지 않는 PCB 두께를 끌어내릴 수 있습니다.
안정성 및 유효기간을 향상시키는 포괄적인 스퀴지 시스템을 채택하십시오.
| 기판 가공 | G9+ |
| 최대 판 크기 | 450*340mm |
| 최소판 크기 | 50*50mm |
| 판 두께 | 0.4~6mm |
| 최대 보드 무게 | 3kg |
| 보드 가장자리의 공백 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 높이 | 900±40mm |
| 운송 속도 | 1500mm/s (최대) 프로그램 제어 |
| 운송 방향 | 한 단계 |
| 보드 클램프 | 상단 클램핑을 통해 특허 |
| 측면 클램핑 | |
| 흡수 함수 | |
| 스포트 시스템 | 자석 핀 |
| 지원 블록 | |
| 수동 위아래 테이블 |
| 인쇄 매개 변수 | G9+ |
| 스냅오프 | 0~20mm |
| 인쇄 모드 | 한 번/두 번 |
| 퀴지 타입 | 고무/강 스퀴지 블레이드 (각 45/55/60) |
| 인쇄 속도 | 10~200mm/sec |
| 인쇄 압력 | 0.5~20kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm |
| 정화 시스템 | 빗방울 청소 시스템 |
| 강화 된 진공 흡수 | |
| 건조, 젖은 진공 3 모드 | |
| 앞뒤로 청소 |
| 기계 성능 | G9+ |
| 위치 정확성 반복 | ±10um@6σ,CPK≥2.0 |
| 인쇄 정확성 | ±18um@6σ,CPK≥2.0 |
| 사이클 시간 | <7초 |
| 제3자 테스트 시스템 (CTQ) 에 기반하여 실제 용접 페스트 인쇄를 확인합니다 | |
| 비전 | G9+ |
|---|---|
| CCD FOV | 10*8mm |
| 신탁표의 종류 | 신탁표의 종류 |
| 구멍 | |
| 패드 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
