제품 상세정보
원래 장소: 젠수
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: YSL-E
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 12800~22800
포장 세부 사항: 플라이우드엔 건
배달 시간: 3일에서 7일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온
공급 능력: 10 세트/달

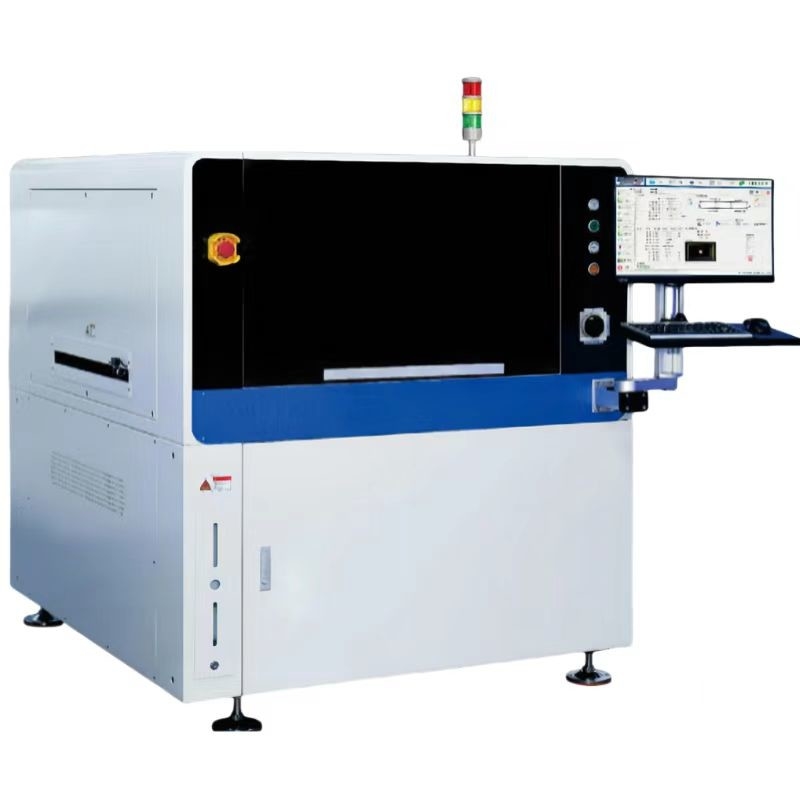

YSL-E 완전 자동 고 정밀 고 속도 PCB 용접 페스트 프린터
| 성능 기계 성능 | |
| 重复定位 정확성 위치 정확성 반복 | ±12.5um@6o CPK≥2.0 |
| 重复印刷 정확성 인쇄 정확성 | ±22um@6o CPK≥2.0 |
| NCP-CT ((不含清洗及印刷) 를 포함하지 않습니다. | <7.5초 |
| HCP-CT (청결 및 인쇄 포함) | 19s/pCs |
| 制程CT | 5분 |
| 转线CT | 3분 |
| 基板处理参数 기판 가공 아빠라미터 | |
| 최대基板 크기 최대판 크기 | 510*510mm |
| 가장 작은基板 크기 최소판 크기 | 50*50mm |
| 基板厚度 크기 판 두께 | 0.4~6mm |
| 取像机械范围 카메라 기계 범위 | 510*510mm |
| 最大基板重量 최대 보드 무게 | 5kg |
| 基板边缘间隙 보드 가장자리 공백 | 2.5mm |
| 过板高度 보드 높이 | 23mm超出特制顶pin |
| 전송 고도 전송 속도 | 900±40mm |
| 전송 속도 (최대) 운송 속도 | 분단 제어, 1500mm/s (최대) |
| 운송 방식 운송 방향 | 一段式 운반 선도철 1단계 |
|
传输方向 전송 방향 |
左至右 왼쪽에서 오른쪽으로 |
| 오른쪽에서 왼쪽으로 오른쪽에서 왼쪽으로 | |
| 같은 출입과 출입 | |
|
基板支?? 方法 지원 시스템 |
磁性顶针 ((65mm) 자기 핀 |
| 等高块 ((65mm) 지원 블록 | |
| 자동 조정顶升平台 수동 위 아래 테이블 | |
|
基板 持 보드 클램프 |
수동 확장형 상압판 수동 후집 상단 태블릿 |
| 柔性边 侧 demp | |
| 真空吸附 기능 흡수 기능 | |
| 印刷参数 인쇄 매개 변수 | |
| 인쇄 속도 인쇄 속도 | 10~200mm/sec |
| 인쇄 압력 인쇄 압력 | 0.5~20kg |
| 인쇄 모드 인쇄 모드 | 单或双 刀 인쇄 한 번/두 번 |
| 검类型 刀类型 刀类 | ¥刀/鋼 ¥刀 (角度 45/55/60) 고무/스퀴지 블레이드 (각 45/55/60) |
| 脱模距离 스냅オフ | 0~20mm |
| 脱模 속도 스냅 속도 | 0~20mm/sec |
| 钢网框架尺寸 템플릿 프레임 크기 | 470*370mm~737*737mm |
| 鋼網定位方式 | 자동 Y 방향 위치 (兼容手動補償調整) |
| 清洗参数 청소 매개 변수 | |
| 清洗方式 청소 시스템 | 干擦,湿擦,真空 건조, 습한 진공 3 모드 |
| 고속 청소 고속 청소 | 来回清洗 직물 청소 |
| 清洗系统 청소 시스템 | 侧喷淋式 옆 스프레이 타입 |
| 清洗行程 청소 스트로크 | 依据基板长宽 자동 생성자동 생성 |
| 清洗位置 청소 위치 | 后置清洗 후기 청소 |
| 清洗速度 청소 속도 | 10~200mm/초 |
| 清洗液 용량 청소 액체 소비 | 자동 생성, 수동 조정 가능자동 & 수동 조절 |
| 清洗紙 용량 청소용 종이 소비 | 자동 생성, 수동 조정 가능자동 & 수동 조절 |
| 影像参数비전 매개 변수 | |
| 影像视域 CCD FOV | 10*8mm |
| 相机类型 카메라 종류 | 130만 픽셀 디지털 카메라 130만 CCD 디지털 카메라 |
| 사진 시스템 카메라 시스템 | 上下成像,光源无极调节 잠금 위/아래 광학 구조 |
| 取像CT ((流光) 카메라 주기가 시간 | 300ms |
|
基准点类型 피두시얼 마크 유형 |
標準形状基准點 표준 신뢰 표지 모양 |
| 예를 들어:圆形,方形,??形,十字圆,正方形,钻石,cross | |
| ¥盘及异形 패드와 프로필 | |
| 마크 사이즈 마크 사이즈 | 0.3-6mm |
| 마크 수 마크 번호 | 최대: 4개 |
| 防呆点数 stay away 번호 | 최대 1개 |
| 장비 하드웨어 부품 기계 매개 변수 | ||
| 功率要求 | 전력 공급원 | AC:220±10%,50/60Hz 2.2KW |
| 압축 공기 요구량 |
공기 압력 공기 소비 |
4~6Kgf/cm2 약5L/min |
| 작업 환경 온도 운영 온도 | -20°C~+45°C | |
| 작업 환경 습도 작업 환경 습도 | 30%~60% | |
| 기기 높이 (除三色灯) 기계 차원 (타워 라이트 없이) | 1500 ((H) mm | |
| 机器长度 기계 길이 | 1258 ((L) mm | |
| 机器宽度 기계 너비 | 1425 ((W) mm | |
| 机器重量 기계 무게 대략 | 약 1100kg | |
| 设备承重要求 장비의 부하 운반 요구 사항 | 650kg/m | |
