제품 상세정보
원래 장소: 젠수
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: YS-320Y/ YS-320YT
지불과 운송 용어
최소 주문 수량: 1SET
가격: USD18000
포장 세부 사항: 목재 케이스
배달 시간: 3~5일
지불 조건: L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔
공급 능력: 100개 세트
적용 가능한 PCB 보드 크기: |
L*W : 50 × 50 ～ 320 × 250 mm |
적용 가능한 PCB 보드 크기 해당 PCB 보드 두께: |
기판 두께 ： 0.8 ～ 3 mm / 핀 길이 ： 3mm |
구성장치 높이: |
기판 위 100mm 미만 / 기판 아래 50mm 미만 |
기판 모양 및 조건: |
1. 기판 배치 가장자리 : 기판 공정 가장자리에서 3mm 이상. \ n2. 구성 요소를 포함한 중량은 5kg입니다. 다음 3. 기판 굽힘 : 0.5mm 미만 |
틴 오븐: |
틴 오븐 재료/용량: 모든 티타늄 합금 재료 / 12KG 틴 욕실 용량: 전력: 4 * 500W, 2KW |
예열 전력: |
적외선 예열 1kw |
전체 전력: |
AC 220V 3.5kW |
N2 요구 사항: |
질소 순도 ： 99.999% 압력/소비 ： 0.5mpa/20 ℃/분 30 ℃/분/1.2 입방 미터 |
플럭스 노즐: |
0.5mm 정밀 유체 노즐 일본에서 수입 |
플럭스 용량: |
2 Ｌ |
가스 공급원: |
0.5-0.7Mpa |
적용 가능한 PCB 보드 크기: |
L*W : 50 × 50 ～ 320 × 250 mm |
적용 가능한 PCB 보드 크기 해당 PCB 보드 두께: |
기판 두께 ： 0.8 ～ 3 mm / 핀 길이 ： 3mm |
구성장치 높이: |
기판 위 100mm 미만 / 기판 아래 50mm 미만 |
기판 모양 및 조건: |
1. 기판 배치 가장자리 : 기판 공정 가장자리에서 3mm 이상. \ n2. 구성 요소를 포함한 중량은 5kg입니다. 다음 3. 기판 굽힘 : 0.5mm 미만 |
틴 오븐: |
틴 오븐 재료/용량: 모든 티타늄 합금 재료 / 12KG 틴 욕실 용량: 전력: 4 * 500W, 2KW |
예열 전력: |
적외선 예열 1kw |
전체 전력: |
AC 220V 3.5kW |
N2 요구 사항: |
질소 순도 ： 99.999% 압력/소비 ： 0.5mpa/20 ℃/분 30 ℃/분/1.2 입방 미터 |
플럭스 노즐: |
0.5mm 정밀 유체 노즐 일본에서 수입 |
플럭스 용량: |
2 Ｌ |
가스 공급원: |
0.5-0.7Mpa |
선택적인 물결 용접 작업 모드
오프라인 선택 용접 도중 용접 노즐은 고정됩니다.PCB 보드는 설정됩니다
X, Y, Z 축으로 이동하여 PCB 용접 관절의 용접을 달성합니다.

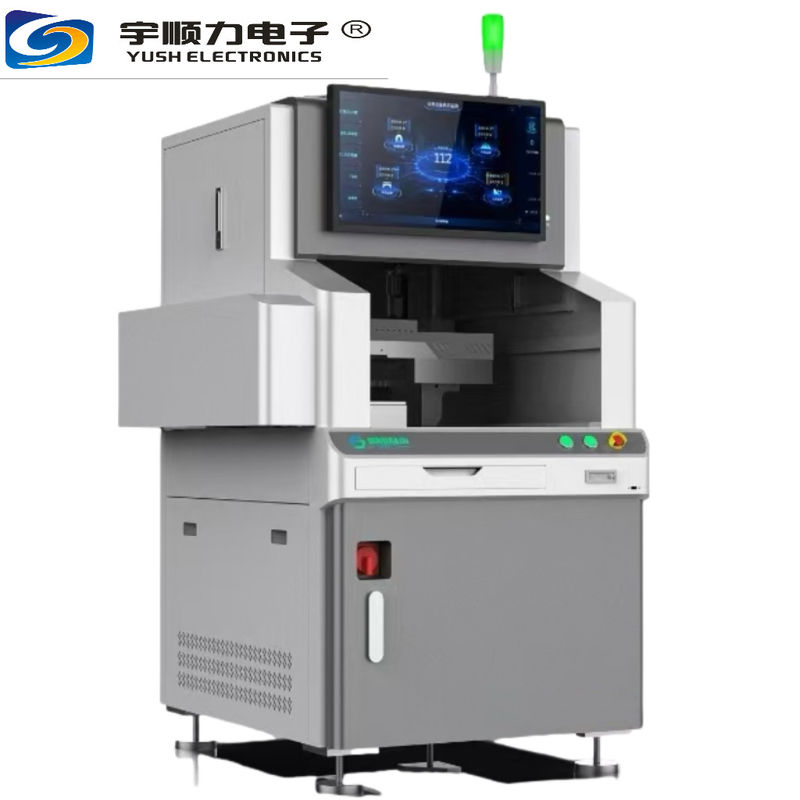

통합 선택 파동 용접
|
사양 항목 |
YS-320Y/YS-320YT |
|
적용 가능한 PCB 보드 크기 |
L*W: 50×50×320×250mm |
|
적용 가능한 PCB 보드 두께 |
기판 두께:0.8~3mm / 핀 길이는: 3mm 내 |
|
부품 높이 |
기판 위에 100mm 이하 / 기판 아래에 50mm 이하 |
|
기판의 형태와 조건 |
1. 기판 배치 가장자리: 기판 프로세스 가장자리에서 3mm 이상. n2. 구성 요소를 포함한 무게는 5KG입니다. |
|
틴 오븐 |
틴 오븐 재료/용량: 전체 티타늄 합금 재료 / 12kg 틴 욕실 용량: 전력: 4*500W, 2KW |
|
전열력 |
적외선 전열 1KW |
|
전체 전력 |
AC 220V 3.5KW |
|
N2 요구 사항 |
질소 순수성:99.999% 압력/소비량:0.5MPa / 20l/min 30l/min 1.2m3 |
|
플럭스 노즐 |
0.5mm 정밀 유체 노즐 일본에서 수입 |
|
플럭스 용량 |
2 리터 |
|
가스 소스 |
00.5-0.7Mpa |
|
노즐 내부 지름 |
φ 3mm~φ 20mm 커스터마이징 가능한 크기 |
|
최고 높이 |
자동 정렬/높이 측정 |
|
시스템 제어 |
PC+PLC ((Windows+Huichuan) |
|
프로그래밍 소프트웨어 |
온라인 또는 오프라인 이미지 제작을 지원하는 프로그래밍 |
|
비디오 감시 |
실시간 비디오 모니터링은 용접 효과를 편리하게 관찰 할 수 있습니다. |
|
전원 공급/전력 |
단상 220V±10 시작 전력:3.5KW |
|
무게 |
120KG (연금 12KG 포함) |
|
YS-320Y외부 차원 |
L*W*H 910×980×1350mm (디스플레이가 포함) |
|
YS-320YT외부 차원 |
L*W*H 910×980×1500mm (올라기 덮개 포함) |
기존 생산 장비의 비교
|
프로젝트 |
보통의 파동 용접 |
용접철 로봇 |
선택적 용접 기계 |
|
| |
|
|
||
| 1 |
생산용 응용 범위 |
대량생산/전통 공정 |
소량 용접/단순 공정 |
소량 / 여러 모델 용접 품질 요구 사항이 높습니다. |
| 2 |
다층 회로판 뚫린 틴 투명성
|
50% |
80% |
990.99% |
| 3 |
틴 욕실 용량 |
400~500kg |
용접선 |
12kg |
| 4 |
8시간 동안 생산된 용접 슬래그량 |
5~8kg |
0.5kg |
0.2kg |
