제품 상세정보
원래 장소: 중국 둥관
브랜드 이름: YUSHUNLI
인증: CE ISO
모델 번호: YSV-7A
지불과 운송 용어
최소 주문 수량: 1SET
가격: USD1000~80000
포장 세부 사항: Plywooden 케이스
배달 시간: 10-15work 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 80sets/month
레이저 유형: |
10W UV 레이저 |
레이저 파장: |
355nm |
MAX 출력 : |
10W /15w |
반복 주파수 : |
1-250kHz |
CCD 위치 정확성: |
0.005 밀리미터 |
맥스 동작 영역 : |
450mm*430mm |
빔 스폿 크기 : |
0.015 밀리미터 ± 0.003 밀리미터 |
차원(L*W*H): |
1500mmX1800mmX1660mm |
중량(KG) : |
1800KG |
레이저 유형: |
10W UV 레이저 |
레이저 파장: |
355nm |
MAX 출력 : |
10W /15w |
반복 주파수 : |
1-250kHz |
CCD 위치 정확성: |
0.005 밀리미터 |
맥스 동작 영역 : |
450mm*430mm |
빔 스폿 크기 : |
0.015 밀리미터 ± 0.003 밀리미터 |
차원(L*W*H): |
1500mmX1800mmX1660mm |
중량(KG) : |
1800KG |

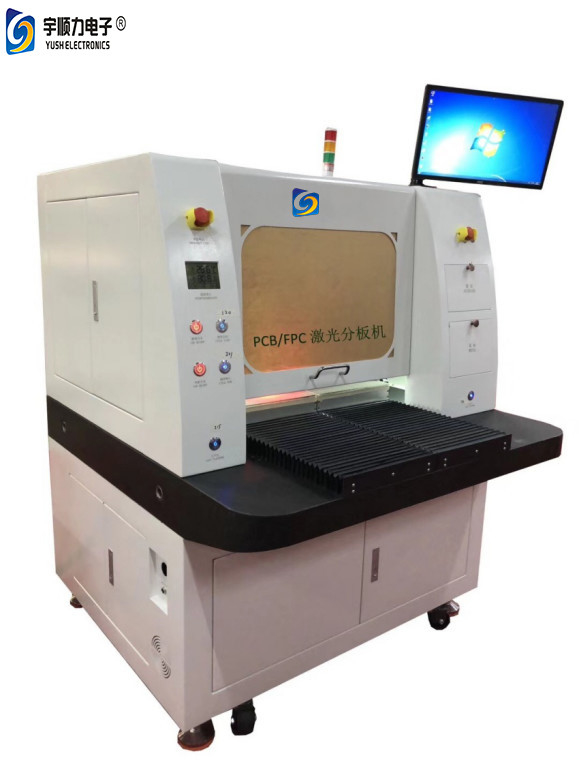

355nm 10W /15W 고정밀 CCD FPC / PCB UV 래이저 커팅 머신
완전한 캠 인터페이스로, 그것은 드릴링과 분쇄 파일 형태의 주류를 지원합니다 ; 맨 머신 인터페이스는 우호적입니다 ; 광학 경로는 밀봉되고 그것이 또한 소형 구조의 안정적이고 믿을 만한 통합을 합니다 ; 모듈 전자제어시스템으로, 그것은 유지관리를 위해 쉽습니다.
매우 장비 적용성을 향상시킨 연질 섬유판, 부드럽고 단단한 합판지를 포함하여 (R-F PCBA)를 부드럽고 단단한 합판지의 행진에 사용했고, 가격을 낮춥니다.
FPC UV 래이저 커팅 머신 애플리케이션 :
1.다양한 탄력적 회로 기판 소재와 커버 필름, 깨끗하고 무료 탄화를 줄이는 것이 사용되기 ;고급 품질과 강성 재료, 고속도, 최고 1까지 밀리미터의 두께를 (0.04 ") 줄이기.
2.자외선이 녹은 것보다 오히려 분해와 증발을 통하기 때문에, 거의 어떤 거친 부분도 가공처리한 후 떠나지 않았습니다.
3.열 효과는 작은, 어떤 열성층이 아니지만 잘린 후, 사랑은 은반 위에가 정확하고 매끄럽고 측벽이 가파릅니다. 실리콘, 도자기류, 유리, 기타 등등과 같은 다양한 기판 물질을 줄일 수 있습니다 ;
4.정밀 에칭 형성의 다양한 기능성 필름.
YSV-7A는 전용 기계, 좋은 레이저 빔 제어와 초고속 레이저 펄스의 안정성을 개발하기 위해 FPC 산업을 위해 설계됩니다, 당신이 제품 품질을 보증하기 위해 어떠한 복합 그래픽도 줄일 수 있습니다.
YSV-7A 제품 특징 :
1.잘린 후 모서리는 깔끔하고 매끄럽습니다
2.거친 부분을 생산하지 마시오 그러면 특히 작은 아크와 특히 작은 아크와 다른 정밀 절단을 위해,고 정밀도를 줄이는 다른 벌금을 위해, 어떤 먼지 / 입자 잔여물고 정밀도도 있지 않을 것입니다
3.효과적으로 몰딩 실패 율을 내리세요
4.다양한 재료와 복합 재료 가공품과 다른 두께의 조합은 한때 줄여질 수 있습니다
5.레이저 헤드는 이중의 측면을 가진 표면 설치용 FPC를 취급하도록 쉬운 높이를 자동적으로 조정할 수 있습니다.
상개 접점은 어떠한 기구적 응력과 변형을 생산하지 않을 것입니다.
리니어 모터 플랫폼 고속,고 정밀도, 저마모와 눈물, 손쉬운 유지보수, 낮은 유지보수 비용.
| 상술 / 모델 | YSV-7A |
| 레이저 헤드 | SP (미국) |
| 레이저 유형 | 10W UV 레이저 |
| 레이저 파장 | 355nm |
| MAX 출력 | 10W /15w |
| 반복 주파수 | 1-250kHz |
| 작업대 위치 정확성 | ±0.003mm |
| 작업대 반복 정확성 | ±0.002mm |
| 테이블 레아치션 범위 | 500mm*500mm |
| CCD 위치 정확성 | 0.005 밀리미터 |
| 맥스 동작 영역 | 450mm*430mm |
| 빔 스폿 크기 | 0.015 밀리미터 ± 0.003 밀리미터 |
| 차원(L*W*H) | 1500mmX1800mmX1660mm |
| 중량(KG) | 1800KG |
레이저 소스 :
미국을 사용하는 것 UV 충격 빛, 우수한 광학 성능, 장수, 작동하도록 쉬운 단순 구조를 수입했습니다. 이 브랜드는 10년 이상간 사용이었습니다.
갈바노미터 시스템 :
세계에서 가장 진보적 갈바노미터 시스템을 사용하기.
가공 속도와 정확도의 효율성을 보증하기 위해 피드백과 자동 측정 장비 세트를 갖춥니다.
1.기계적 공정과 핸드-메이드 미분체인에 의해 고품질 타이산 녹색 돌을 사용하여 대리석 무늬를 넣으세요.
2.검정색 광택, 미세 구조, 균일한 텍스처, 좋은 안정성, 고강도, 높은 견고성, 그것이 무거운 짐 하에고 정밀도를 유지할 수 있습니다.
3.산과 방부제 찰과상을 지니면서, 돌 플랫폼은 어떤 녹도 가지고 있지 않습니다
특징 :
정밀도 계급 : 000 수준, 평탄성 2 um
압축 강도 : 245 ~ 254 엔 / mm2
탄성률 : 높게 무쇠 보다, 1.27 ~ 1.47 엔 / mm2
선형 팽창 계수 : 4.61 × 10-6 / Ｃ
안쪽 댐핑 계수 : 15 배 크게 강철, 좋은 강성이 충격을 줄 수 있는 것보다, 충격 흡수.
버팀목 힘 : 위쪽에 HS70, 좋은 마모 방지, 높게 높게 무쇠 보다 10 번에 대한 무쇠 보다 10 번에 대한 5
4.CCD
고속도 영상 획득 장치와고 정밀도 이미지 위치설정과고 정밀도를 보증하는 매칭 시스템
5.구대
THK(중국)투자
티에치케이는 정확성 리니어 모션 가이드, 볼 스프라인, 볼 스크류, 크로스 롤러 칼라, 작동기의 최대 공급 업체들이고 다른 제품입니다.
효과 다이어그램을 줄이는 FPC UV 레이저
