제품 상세정보
원래 장소: 젠수
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: YSVC-600
지불과 운송 용어
최소 주문 수량: 1 세트
가격: 38000 USD
포장 세부 사항: 나무로 된 패키지
배달 시간: 7 일에 대한 3 일
지불 조건: D/P (지급도 조건), L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 100
작업 영역: |
350 x350 mm (맞춤형 대형 크기) |
PCB 두께: |
0.3 ~ 3.5mm |
상자 매개변수: |
3HP-5HP |
센서 스위치 브랜드: |
파나소닉 재팬 |
세르보 모터 브랜드: |
파나소닉 재팬 |
나사 브랜드: |
대만 TBI 그라인딩 등급 |
기계 무게: |
840 킬로그램 |
보안상 회절격자: |
대만 |
압축 공기: |
0.4-0.6 MPA (필터 포함) |
작업 영역: |
350 x350 mm (맞춤형 대형 크기) |
PCB 두께: |
0.3 ~ 3.5mm |
상자 매개변수: |
3HP-5HP |
센서 스위치 브랜드: |
파나소닉 재팬 |
세르보 모터 브랜드: |
파나소닉 재팬 |
나사 브랜드: |
대만 TBI 그라인딩 등급 |
기계 무게: |
840 킬로그램 |
보안상 회절격자: |
대만 |
압축 공기: |
0.4-0.6 MPA (필터 포함) |

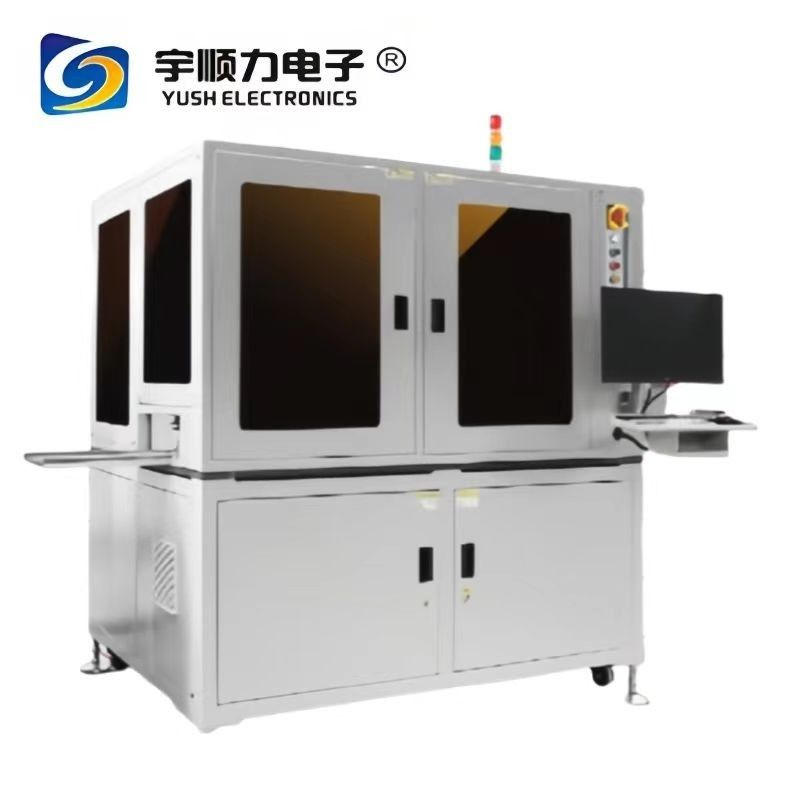

YSVC-600 (4축 정밀 PCB 라우터 디패널링 기계)
설명:
|
작업 크기 |
작업 영역 |
350 X 350 mm (대 크기를 사용자 정의 할 수 있습니다) |
|
PCB 두께 |
0.3~3.5mm |
|
|
하드웨어 브랜드 |
폐기물 수집 방법 |
먼지 수집 상자 |
|
먼지 수집 방법 |
상부 또는 하부 진공 |
|
|
먼지 수집 |
위 진공 2HP-3HP/하위 진공 |
|
|
박스 매개 변수 |
3HP-5HP |
|
|
센서 스위치 브랜드 |
파나소닉 일본 |
|
|
세르보 모터 브랜드 |
파나소닉 일본 |
|
|
전기 정전 이온 풍총 브랜드 |
타이완 |
|
|
가이드웨이 브랜드 |
타이완 PMI |
|
|
스크루 브랜드 |
타이완 TBI 밀링 등급 |
|
|
CCD 카메라 브랜드 |
독일 BASLER |
|
|
스핀드 브랜드 |
일본 NAKANISHI |
|
|
컴퓨터 호스트 브랜드 |
ASUS 브랜드 호스트 |
|
|
기계 무게 |
840kg |
|
|
안전 격리 |
타이완 |
|
|
전기 |
전원 공급 |
AC220/380V50/60HZ 3단계 |
|
압축 공기 |
0.4-0.6 MPA (필터와 함께) |
|
|
운영 |
중국어/영어 선택 |
|
|
시스템 |
||
|
소프트웨어 제어 방법 |
PC+ 산업 제어 시스템 제어 |
|
|
프로그래밍 방법 |
컴퓨터 프로그래밍, AOI 스캔 및 편집 프로그램 더 빠르고 정확 |
|
|
경고등 |
3가지 색상 소리 및 빛 경보 (정상적인 작업, 테스트를 기다리는 상태, 고장 경보) |
|
|
고장 경보: 공기 압력 불안정성, 차단, 충돌 |
||
|
안전 생산 |
주문 모드 생산, 네 단계 비밀번호 보호 (자동, 수동, 센서 보호 등) |
|
|
기술 매개 변수 |
통계 기능 |
통계 기능을 가진 왼쪽과 오른쪽 모두 |
|
정보 관리 기능 |
MES 정보 시스템을 지원하여 장비와 정보 관리를 원활하게 연결하고, 오픈 이더넷 인터페이스를 지원하며 TCP/IP 네트워크 통신 프로토콜을 지원합니다.그리고 필요한 관련 소프트웨어와 프로그램; BAR CODE 함수 포트를 열어. |
|
|
X.Y, Z, 축 드라이브 |
세르보 모터 + 나사, 가이드 레일 |
|
|
작업 테이블 입력 및 출력 방법 |
세르보 모터 + 나사, 가이드 레일 |
|
|
절단 제품 요구 사항 |
왼쪽과 오른쪽 작업 테이블은 동시에 다른 제품을 분리 할 수 있습니다. |
|
|
절단 높이 요구 사항 |
왼쪽과 오른쪽 작업 테이블은 동시에 다른 높이와 제품을 분리 할 수 있습니다. |
|
|
MARK 포인트 식별 요구 사항 |
다양한 모양의 MARK 포인트를 식별 할 수 있으며 각 구역 전에 자유롭게 MARK 포인트를 설정 할 수 있습니다. |
|
|
LED 오프러스 요구 사항 |
LED 오프레이션 밝기는 소프트웨어에서 조정할 수 있습니다 |
|
|
카메라 |
소프트웨어로 제어되는 카메라가 위아래로 움직입니다. |
|
|
PCB 위치 및 조정 방법 |
유니버설 펌프, 위치 PIN, 도구 펌프 |
|
|
프레싱 커터 지름 |
0.8-3.0mm |
|
|
프레싱 커터 관리 |
소프트웨어는 자동으로 PCB 보드의 두께와 절단기의 견고도 길이에 따라 높이를 조정 할 수 있습니다 절단기의 서비스 수명을 연장하고 표준 도구 검출. |
|
|
MES 도킹 |
개방 MES 도킹 포트 기능 |
|
|
바 코드 스캔 |
오픈 바 코드 스캔 포트 함수 |
|
|
절단 속도 |
초당 0-100mm/S 조절 |
|
|
작업 테이블 |
두 개의 작업 테이블 |
|
|
절단 기능 |
직선, 곡선, L형, U형 절단 할 수 있습니다. |
|
|
문제 촬영 |
소프트웨어는 장애 지점을 감지하고 I/O 포트 탐지 기능을 가지고 있으며 상세한 경고를 가지고 있습니다. |
|
|
서비스 |
기계 보증 15 개월. 우리의 판매 후 지점은 수저우, 동구안, 미국, 브라질, 영국, 프랑스, 터키입니다. 우리의 해외 대리인이 되십시오. |
|
기본 사양:
01X, Y 절단 속도: 0 ~ 100mm/s
02기계 반복 정확도: ± 0.01mm
03X, Y1, Y2, Z 제어 방법: 산업 IPC 및 PC
04X, Y1, Y2, Z 드라이브 모드: AC 광섬유 서보 모터
05기계 조작 및 데이터 저장: PC 시스템
06절단 정확도: ± 0.05mm
07스핀드 속도: 최대 60000rpm
08호스트 전압: 220V 1ψ 50 / 60HZ
09공기 압력 공급: 4.5kg/cm2 이상
10전력 소비: 1.8KVA
11먼지 수집: 아래쪽 먼지 수집 (표준) 또는 위쪽 먼지 수집
12먼지 수집기 전압: 220V (380V) 3ψ
13상부 먼지 수집기 크기: L650*W400*H1350mm
14먼지 수집기 크기: L665*W635*H1650mm
모델 차이:
|
작업판 |
모델 |
사양 |
작업 크기 |
기계 차원 W.D.H. |
순중량 |
|
이중 테이블 |
YSVC-600-AS |
표준형 |
350*350mm |
1382*1056*1500mm |
840kg |
|
이중 테이블 |
YSVC-600AW |
넓어졌다 |
500*500mm |
1682*1356*1500mm |
940kg |
