제품 상세정보
원래 장소: 젠수
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: YSL-A410
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 20800~22800
포장 세부 사항: 플라이우드엔 건
배달 시간: 7일입니다
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온
공급 능력: 10 세트/달
카메라: |
컬러 카메라:20μm(광학의 경우 15μm) |
램프 하우스: |
링 RGB LED 플래시 램프하우스 |
정전기 방지 대책: |
정전기 방지 콘센트, 정전기 방지 화환 |
PCB 사이즈: |
25×25mm - 480×330mm는 크기를 주문을 받아서 만들 수 있습니다 |
PCB 뒤틀림 공차: |
±2mm |
카메라: |
컬러 카메라:20μm(광학의 경우 15μm) |
램프 하우스: |
링 RGB LED 플래시 램프하우스 |
정전기 방지 대책: |
정전기 방지 콘센트, 정전기 방지 화환 |
PCB 사이즈: |
25×25mm - 480×330mm는 크기를 주문을 받아서 만들 수 있습니다 |
PCB 뒤틀림 공차: |
±2mm |

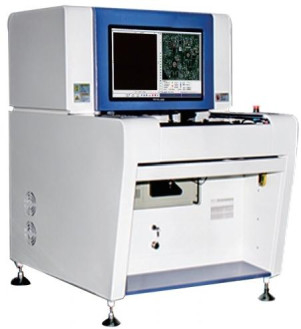

YSL-A410 자동 광 검사 장비 고 정밀 오프라인 AOI
제품 특징
| ● 경제적이고 실용적인 AOI |
| ● 고정밀 탐지 플랫폼 설계 |
| ● 빠른 프로그래밍 디버깅 통합 |
| ● 상단과 하단 쪽을 자동으로 인식 |
| ● 전문적인 제품 설명서 시스템 |
| 技术参数 를 밟고 있습니다 매개 변수 | |||
|
类 别 범주 |
项 目 항목 |
规格参数 스펙 |
|
|
视觉 识别 系 统 인식 시스템 |
다른 방법 검사 |
结合权值成像数据差异分析技术,彩色图像对比,颜色提取分析技术,相似性,二值化 O C R / O C V 等 多 种 算法 综合 应 用 WDM, 컬러 이미지 콘트라스트 기술, 컬러 추출 기술, 유사성 두 값 처리 기술, OCR/OCV 등과 같은 여러 알고리즘을 합성적으로 사용합니다. |
|
| 카메라 카메라 | 彩色相机,分辨率:20微米 (可选15微米) 컬러 카메라:20μm (광학용 15μm) | ||
|
광 源 램프 하우스 |
R G B 环 形 L E D 结 构 L E D 频 闪 光 源 링 RGB LED 플래시 램프 하우스 | ||
|
이미지 처리 속도 이미지 처리 속도 |
0 2 0 1 元 件 0201 칩 |
< 10ms | |
| 각 화면 처리 시간 | < 170ms | ||
|
검사 내용 검사 항목 |
锡膏印刷 페스트 프린티그 결함 |
有无,偏斜,少锡多锡,断路,污染 부적절한, 과잉, 불충분한, |
|
|
零件缺陷 컴포넌트 결함 |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损 실종, 잘못 정렬, 왜곡, 무덤, 광고판, 뒤집어, 역극성 잘못, 손상 |
||
|
부적절한 점 솔더 결함 |
锡多, 锡少, 连锡 과잉, 불충분, 단조, 얼룩 |
||
|
防静电 조치 안티 정적 조치 |
防静电插座,配防静电环 방정식, 방정식 반전적 전류장, 반전적 왕관 |
||
|
기계 시스템 메커니즘시스템 |
PCB 크기 PCB 크기 | 25×25mm - 480×330mm, (예약할 수 있습니다) 크기를 사용자 정의 할 수 있습니다 | |
| P C B 厚 度 pCBT 두께 | 0.5mm-5.0mm | ||
|
P C B?? 曲?? PCB 와프 용도 |
±2mm | ||
|
零件高度 구성 요소의 허가 |
TOP <28mm,BOT <75mm | ||
|
가장 작은 부품 최소 공간 부분 |
0201 칩 ((15μm) | ||
|
X,Y 平 台 X,YP 플랫폼 |
驱动设备 운전자 | 交流伺服电机系统 AC 서보시스템 | |
| 定位 정밀한 오덴테이션 | < 10μm | ||
|
이동 속도 이동 속도 |
700mm/s | ||
|
软件系 统软系统 소프트웨어 시스템 |
운영체제 운영 시스템 |
마이크로소프트 윈도우 7 | |
|
인식 제어 시스템 통제 B인식 |
特点 특징 |
应用权值图像差异建模技术和独特的颜色提取分析技术,学习OK样品,自动建立标准图像 识别数据及误差 值 WDM, 연구 OK 템플릿, 자동 설정 템플릿 이미지, 데이터 식별 및 오류 수치 값 |
|
|
操作 운영 |
图形化编程,自带元件库,根据元件形状选择标准自动生成检测框, 정밀 자동 위치, 미세미세 미세조정, 制程快捷 그래픽 프로그래밍, 칩 라이브러리와 함께 가져와 칩 모양, 정확한 위치, 마이크로 단위, 그리고 쉬운 프로그래밍에 따라 검사 명성을 얻으십시오 |
||
|
마크 |
점수 마크수 |
선택 가능 0~2개의 일반적인 마크 점 또는 여러 마크 점 사용 0-2개의 마크를 선택할 수 있습니다 | |
|
인식 속도 속도 를 인식 하는 것 |
0.5s/PCs | ||
|
컨트롤 시스템 통일 컨트롤러 |
컴퓨터 주전 컴퓨터 | 工业控制计算机,3 CPU,4G DDR 메모리,1T 하드 디스크 CPU:Intel 듀얼 코어,메모리:4G,하드 디스크:1T | |
| 显示 표시 | 22인치 액정晶 宽屏显示器 22인치 TFT | ||
|
其它参数 다른 것 |
장비 외형 크기 기계 차원 (L×WxH) |
868×1033×1340mm | |
| 무게 무게 | ~ 310kg | ||
|
전원 전원 공급 |
交流 220伏特±10%, 주파수 50/60Hz, 정정 전력 600W AC220V±10%, 단일 단계 50/60HZ, 전력 소비 600W |
||
|
사용 환경 근로자금 |
温 度 1 0 - 4 0 °C, 湿 度 3 0 - 8 0 % R H 온도 10~40°C, 습도 30~80% RH |
||
