제품 상세정보
원래 장소: 젠수
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: YSL3600
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD10000
포장 세부 사항: 목재 케이스
배달 시간: 3~5일
지불 조건: L/C (신용장), D/P (지급도 조건), 전신환
공급 능력: 100세트
차원: |
580mm*910mm*1650mm |
무게: |
500kg |
가공 가능한 공작물의 최대 두께: |
4mm (사전에 장비 제조사와 협의하시기 바랍니다.) |
원천: |
단상 AC220V±10%, 최대 전력 4.5KVA |
가공 가능한 제품 종류: |
QFN、DFN、BGA、LGA、FC、MEMS,LED 빛 껍질 BT 판 및 동일한 물리적 특성을 가진 다른 재료 |
장비의 작동 온도: |
23℃±2℃ |
차원: |
580mm*910mm*1650mm |
무게: |
500kg |
가공 가능한 공작물의 최대 두께: |
4mm (사전에 장비 제조사와 협의하시기 바랍니다.) |
원천: |
단상 AC220V±10%, 최대 전력 4.5KVA |
가공 가능한 제품 종류: |
QFN、DFN、BGA、LGA、FC、MEMS,LED 빛 껍질 BT 판 및 동일한 물리적 특성을 가진 다른 재료 |
장비의 작동 온도: |
23℃±2℃ |
1 장비 사용 환경 요구 사항 및 기술적 매개 변수

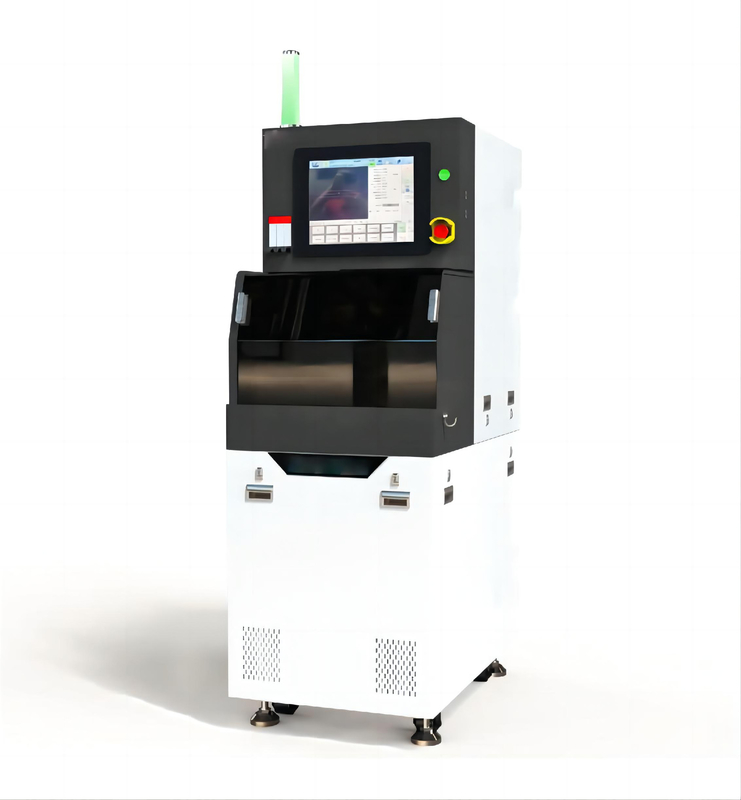

YSL3600 정밀 스크립팅 기계 단일 축 효율적인 절단 모드; 최대 처리 작업 조각 크기는 150 * 150mm입니다. 작은 포장 기판 재료, 부드러운 재료 절단,수동 로딩 및 로딩, 자동 변속기 및 위치, 자동 정렬 절단
1.쓰기 기계는 명백한 진동 없이 설치되어야 합니다. 부식 가스와 강한 자기장을 사용하지 않고 방을 청소해야 합니다. 작업 온도는 20 ~ 25 °C이며 일정합니다.상대 습도는 <60%, 응축이 없습니다.
2.쓰기 기계에서 사용하는 압축 공기는 기름과 물을 사용하지 않고 깨끗해야 하며 압축 공기는 차가운 건조기를 통해 필터링되어야 합니다.
3절단 기계의 절단 냉각 물의 질은 불순물 없이 깨끗해야 하며, 물의 온도는 16~20°C 이어야 합니다.그리고 물 온도 변동이 ± 1°C 이상이고과잉 물 온도는 절단 가장자리가 부러질 수 있고, 막의 마모, 블레이드 및 절단; 절단 기계의 물 온도는 9~16°C 이어야 합니다.물 온도 변동이 ± 2°C 이상이고; 과도한 물 온도는 틴 녹기, 역 절단 및 깨진 절단을 유발할 수 있습니다. (실 온도와 차이는 과도한 응집을 피하기 위해 ± 3 ° C 내입니다.)
4.쓰기 기계에 사용되는 스핀드 냉각 물의 물의 질은 깨끗하고 불순물이 없어야 하며, 물의 온도는 12~20°C 사이여야 합니다.그리고 물 온도 변동이 ± 1°C 이상이고물 온도가 표준을 초과하면 스핀드 냉각에 영향을 미칠 수 있으며 스핀드의 정확성과 안정성에 영향을 미치며 절단 편차가 발생할 수 있습니다.절단 품질 저하 및 다른 조건. (실온과 절단온도는 ± 3°C)
5가스 소스 오일 함량은 0.5mg / m3 미만입니다.
| 기본 매개 변수 | |
| 윤곽 차원 | 580mm × 910mm × 1650mm |
| 무게 | 약 600kg |
| 깎아질 수 있는 작업재의 최대 두께 | 4mm ((기기 제조업체에 미리 문의하십시오.) |
| 가공 가능한 제품 종류 | QFN,DFN,BGA,LGA,FC,MEMS,LED 빛 진주 BT 판 및 동일한 물리적 특성을 가진 다른 재료 |
| 출처 | 단상 AC220V±10% 최대 전력 4.5KVA |
|
압축 공기 |
공급 압축 공기 압력: 0.6MPa 이상, 압력 변동은 0.02MPa 미만 |
| 장비 작동 압력:0.55-0.6MPa | |
| 최고 소비량:200 L/min | |
| 필터링 정확도: 0.01μm/99.5% 깨끗한 기름 없는 압축 공기 | |
|
냉각수 |
압력:0.2-0.3MPa |
| 소비 최고치:20.0 L/min | |
| 온도:17°C ±2°C (처리 재료의 필요한 전력 조정에 따라 전력이 클수록 온도가 낮습니다.) | |
| 물 잘라 | 압력:0.2-0.3MPa |
| 최고 소비량:60.0 L/min | |
| 온도:10°C-16°C ((물 온도에 특별한 요구 사항이있는 경우 미리 장비 제조업체에 문의하십시오.) | |
| 공기 배기가스 | 장비의 총 공기 배출량:1.5m3/min |
| 장비의 공기 출구 공기 속도:> 17m/s | |
| 장비의 작동 온도 | 23°C±2°C |
| 환경의 상대 습도 | 40%-60%, 응축이 없습니다. |
| 장비 배치 장소 | 진동 소스, 강한 바람, 먼지, 물 안개, 오일 안개 장치에서 멀리 보관하십시오. |
2,
2절단 시스템
| X축 절단 매개 변수 | |
| 가이드 및 드라이브 시스템 | 모터: AC 서보 모터 |
| 가이드: 가이드 레일 및 볼 스ikulu | |
| 절단 면적 | 효율적으로 영역 φ150mm 절단 |
|
범위를 설정 작업 조각 크기 |
최대 150mm |
| 0.001mm의 단발 | |
|
속도 |
최대 속도 600mm/s |
| 회전 속도 600mm/s | |
| 절단 속도 설정 범위:0.1mm/s - 400mm/s | |
| 해상도 비율 | 00.001mm |
| 제어 시스템 | AC 서보 모터 |
| Y축 절단 매개 변수 | |
| 가이드 및 드라이브 시스템 |
모터: AC 서보 모터 |
| 가이드: 가이드 레일 및 볼 스ikulu | |
| 절단 면적 | 실제 절단 면적 φ150mm |
| 작업 조각 크기의 범위를 설정 |
최대 150mm |
| 단발 0.0001mm | |
| 속도 | 최대 속도 200mm/s |
| 스텝-인 설정 범위 | 0~300mm |
| 해상도 비율 | 00.0001mm |
| 제어 시스템 | 동역서보모터 + 격자 릴리얼의 폐쇄회로 시스템 |
| 발걸음 정밀도 |
단 단계 단계 정밀도:00.002mm/5mm |
| 프로세스 전체에서 최대 오류:00.005mm/150mm | |
| Z축 절단 매개 변수 | |
| 가이드 및 드라이브 시스템 |
모터: AC 서보 모터 |
| 가이드: 가이드 레일 및 볼 스ikulu | |
| 최대 도동 | 30mm ((φ 55.56 하드 블레이드를 설치 할 때 블레이드는 작업 판에서 약 16.5mm입니다.) |
| 속도 | 최대 속도 30mm/s |
| 흡수컵의 최소 두께 | 14mm |
| 절단 최대 두께 | 4mm |
| 해상도 비율 | 00.0001mm |
| 위치 정밀도를 반복한다 | 00.001mm |
| 제어 시스템 | AC 서보 모터 |
| θ축 절단 패라메츠 | |
| 운전 시스템 | 모터: DD 모터 |
| 최대 도동 | 360° ((100° 시계 반대 방향으로 0에서 360° 시계 반대 방향으로) |
| 속도 | 최대 속도 180°/s |
| 해상도 비율 | 00.0005° |
| 제어 시스템 | 회전 각도 암호화 |
| 스핀들 절단 매개 변수 | |
| 주축 | 부하: 고압 공기 부하 |
| 모터: DC | |
| 회전율 | 6000rpm - 40000rpm |
| 힘 | 1.5kW |
| 블레이드 설치 할 수 있습니다 | 부드러운 칼 (지름 범위 φ 49mm ~ φ 60mm) |
| 공급 압력 요구 사항 | 00.55MPa - 0.6MPa |
| 스프레이 커버 | 직접 스프레이와 사이드 스프레이로 표준 스프레이 커버 |
| 청소 노즐의 선택적 설치 | |
| 다른 것 | 스핀들 설치는 조립 구조를 채택 |
| CCD 사진 시스템 | |
| 시스템 | HD 카메라의 목표 그래픽을 기반으로 캡처 시스템 |
|
기능 |
고전력 카메라 구조 |
| 조명원 시스템: LED 조명원, 직선 조명 + 반지 조명 | |
| 자동 조명 강도 조절 | |
| 자동 위치 정렬 | |
| 정렬 정확성 | ± 1 픽셀 |
| 사용 가능한 칩 크기 | 그리고 0.2mm 이상 |
|
그래픽 인정율 |
실수 식별 없이 통과율> 98% |
| 자동 그래픽 식별은 제품 각 변동 범위를 허용합니다: 5° 이내에 | |
| 다른 것 기능 | |
| 터치 화면 | 15인치 LCD 터치 스크린 |
| 경보등 | 장비의 위쪽은 빨간색, 노란색 및 녹색 세 가지 색상 신호등과 윙윙거림으로 장착되어 있습니다. |
|
장비 보호 및 경보 |
보호 기능: 전력 고장 시 제품 및 블레이드가 손상으로부터 효과적으로 보호 될 수 있습니다. |
| 주축은 불충분한 공기 압력이나 정지된 공기 공급에 의해 보호 될 수 있습니다. | |
| 스핀드 물 공급이 충분하지 않을 때, 경보는 중지되고, 직접 물 스프레이와 측면 물 스프레이는 자동으로 차단 될 수 있습니다. | |
| 물 끊기 차단 경보 종료 | |
| 블레이드 수명 설정 경보 (경보 후 제거 될 수 있습니다, 현재 조각을 처리 한 후 다음 조각을 시작할 수 없습니다.) | |
| 모든 진공 부품은 진공 정도가 충분하지 않아서 경보를 일으킬 것입니다. | |
| 스핀드 과부하 경보 보호 | |
| 수차 측정 고도 차이 값은 너무 큰 경보입니다. | |
| 장비 문이 닫히지 않으면 절단 작업을 계속할 수 없습니다. | |
| 장비의 이동 동작 | 장비의 바닥에는 레벨 조절과 이동용 로드 롤러를 위한 충격을 흡수하는 발이 장착되어 있습니다. |
| USB | USB30 |
|
소프트웨어 UI |
중국 인터페이스, 여러 처리 파일과 블레이드 파일을 저장할 수 있습니다. |
| 다단계 절단 지원 | |
| 면찰은 절단 과정에서 언제든지 중단될 수 있습니다. | |
| 반자동 절단 모드 | |
|
판독을 설정 한 후 제품은 자동으로 미리 정렬, 자동 그래프 식별을 완료하고 자동으로 절개를 수행 할 수 있습니다. 여러 가지 방법으로 |
|
| 자동으로 칼날 마모 검사 보상, 자동 절단 품질 검사, 자동으로 칼날 손상 검사 | |
| 절단 모드: 자동 절단 모드와 반자동 절단 모드가 있습니다. | |
| 정렬 작업 중에 X, Y, θ 등의 이동 속도는 사용자가 직접 설정할 수 있습니다. | |
| 스프레이 커버를 잘라 | 스프레이 구성을 전에 물 스프레이 절단 및 후 |
| 물 공기 커튼 | 물과 공기 커튼은 절단 구멍과 현미경 부분의 중앙에 설치됩니다 |
| 진공 시스템 | 진공 발전기 |
| 절단 물 흐름 측정기 | 기계적 흐름계 |
3장비의 정확성과 성능
| 정확성 그리고 성능 | |
| XY 직선 | 0.005mm / 150mm (대 크기를 자르는 경우 미리 선언) |
| 작업판의 평면성 | 0.01mm/Φ150mm |
| XY 축 수직성 | 0.01mm/150mm |
| Y축 단계 정확도 | 단일 단계 0.002 / 5mm |
| 전체 여행 0.005 / 150mm | |
|
스핀드 플랜지는 X축 |
00.001mm / 30m 또는 0.005mm / 150mm |
| Z축 반복 위치 정밀도 | 0.001mm / 50번 |
4기술 서비스 및 판매 후 서비스
1- 지침서와 장비 품질 인증서를 제공하십시오.
2당사자 B는 판매 후 유지 보수 및 기술 지원을 담당합니다.기계 전체의 무료 보증 기간은 18개월입니다.인위적 또는 부적절한 조작으로 인한 손상).
3.당 A의 기술 인력 및 운용자에게는 기술 교육이 실시되어야 합니다., 기본 원칙 및 작동 단계, 사용 예방 사항, 안전한 사용 규칙,일상 유지보수 방법과 응용 소프트웨어 기능
4당사자 B는 장기간 당사자 A에게 무료 기술 지원을 제공합니다.
| T기술 지원 및 판매 후 서비스 | 특정 서비스 내용n 표준 |
| 장비 유지 보수 | 하드웨어 오류 진단 |
| 장비의 현장 유지보수 | |
| 부품을 제공 | 공동 제조업체와 함께 장비에 대한 다양한 예비 부품을 제공 |
| 소프트웨어 유지 | 운영 체제 설치 |
| 장비 제어 시스템의 설치 | |
| 장비 운영 훈련 | 기본 장비 운영 절차 교육 |
| 기본 장비 고장 수리 훈련 | |
| 기술 교환 및 알림 서비스 | 소프트웨어 시스템의 업그레이드 통제 |
| 신제품 통보 | |
| 중요한 전시 발표 | |
| 현장 봉사 | 전문 판매 후 직원에 대한 현장 서비스 제공 |
5설치, 시공 및 수령
1당사자 B는 모든 상품의 설치 및 사용에 책임이 있습니다. 무료. 당사자 A는 장비를 설치하고 설치 및 디버깅에 필요한 지원을 제공합니다.당사자 B는 당사자 A의 통지
2장비의 수용은 당사자 A가 수행한다. 수용 후,양측의 대표가 승인 보고서에 서명하여 확인합니다.
6포장 및 운송
1포장 상자는 장거리 운송에 적합하며, 습기에 저항하고, 경화를 방지하고, 충격에 저항하며, 거친 로딩과 배하에 적합하며, 전체로 들어올릴 수 있습니다.도착 후 제품의 기능이.
2운송 수단: 육상 운송
