고 정밀 시리즈 자동 비주얼 온라인 PCB 디패널링 라우터 기계

Name: 고 정밀 시리즈 자동 비주얼 온라인 PCB 디패널링 라우터 기계
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-880
Price: 57,250.00 USD
Availability: InStock

제품 상세정보

Place of Origin: jiangsu

브랜드 이름: Yushunli

인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

모델 번호: YSL-880

지불과 운송 용어

최소 주문 수량: 1 세트

가격: USD 6500~108000

포장 세부 사항: 플라이우드엔 건

배달 시간: 7 일에 대한 3 일

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

공급 능력: 0 달

가장 좋은 가격 을 구하라

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                라우터를 데파네링고 정밀도 PCB, 비주얼 온라인 PCB 디패널링 라우터, 자동 PCB 탈판 라우터


작업 환경:	-20℃- +45℃	작업 환경 습도:	30%-60%
기계 크기:	201412301650mm	진공 청소기 크기:	6407851760mm
진공 청소기가 장착된 기계의 무게:	1000 킬로그램	장비 전력:	교류: 220V±10% 50/60HZ 3.5KW
진공청소기의 힘:	AC:380V±10% 50/60HZ 3kw	절삭 정밀도:	±0.1mm
PCB 절단 두께:	0.3-6mm	절단 속도:	0-100mm/s

작업 환경:	-20℃- +45℃
작업 환경 습도:	30%-60%
기계 크기:	201412301650mm
진공 청소기 크기:	6407851760mm
진공 청소기가 장착된 기계의 무게:	1000 킬로그램
장비 전력:	교류: 220V±10% 50/60HZ 3.5KW
진공청소기의 힘:	AC:380V±10% 50/60HZ 3kw
절삭 정밀도:	±0.1mm
PCB 절단 두께:	0.3-6mm
절단 속도:	0-100mm/s

고 정밀 시리즈 자동 비주얼 온라인 PCB 디패널링 라우터 기계

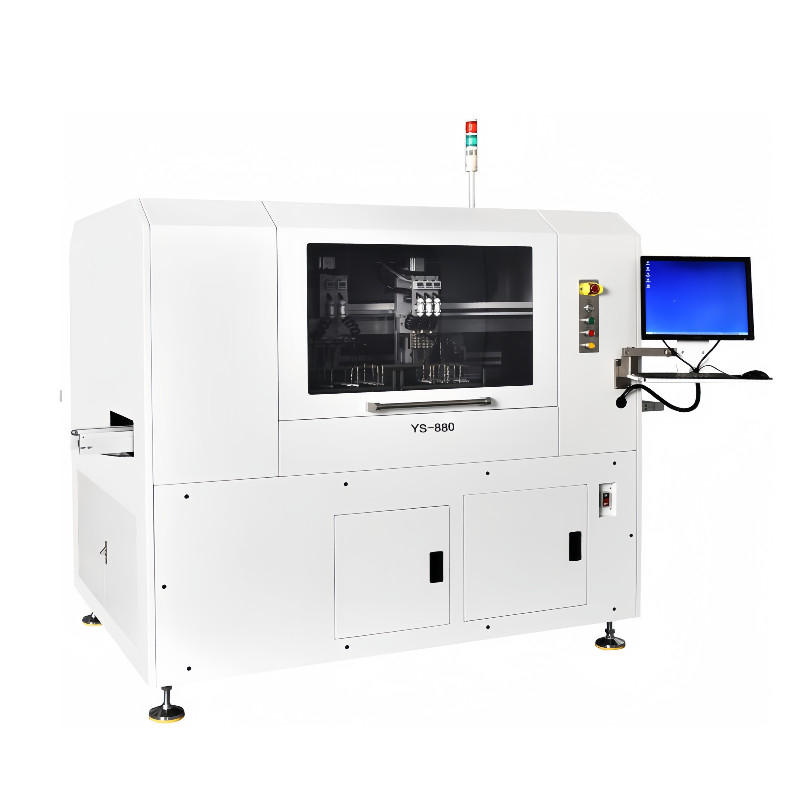

YS-880 자동 비주얼 온라인 PCB 디패널링 라우터

제품 특징:

전체 시리즈는 고속 CCD 비전 자동 교정 시스템을 갖추고 있으며, 절단 정확성과 운영 효율성을 크게 향상시킵니다.보드를 분리하기 위해 고속 스핀드를 채택낮은 절단 스트레스와 높은 정밀도로 불규칙한 모양의 PCB 보드에 적합합니다. 이중 작업 플랫폼은 절단 및 회로 보드 배치를 동시에 수행 할 수 있습니다.업무 효율성 향상자체 개발 된 먼지 수집 장치, 낮은 소음, 높은 효율성, 간편한 유지 관리 및 청소.

응용 산업:

YS-880 자동 비주얼 온라인 PCB 디패널링 라우터

YS-880 자동 PCB Depaneling 기계는 더 적합한 표준으로 시각 정렬 수정 기능을 갖추고 있습니다.

고 정밀 및 고 용량 PCB 절단 및 분할 작업에 사용됩니다. 휴대 전화, 자동차 전자제품, 의료 장비, 항공 우주.넓고 큰 크기는 디지털 TV와 같은 큰 회로 보드의 서브보드 처리에 적합합니다., PC 메인보드, 서버 등 표준 지그 또는 특수 지그가 생산성을 높이기 위해 보드를 절단하는 데 도움이 될 수 있습니다.대기 시간을 줄이고 생산성을 높이기 위해 작업 조각을 배치하기 위해 이중 작업 플랫폼을 사용하십시오..

기술 매개 변수 및 사양:

1절단 매개 변수

절단 정확성	±0.1mm
반복 가능성	±0.02mm
최대 이동 속도	XY축 1000mm/s,Z축 800mm/s
절단 속도	0-100mm/s
최대 작동 범위	300mm*350mm
PCB 절단 두께	0.3-6mm
적용 가능한 커터 크기	0.8-3.0mm
먹이 방법	철도 컨베이어
배출 방법	철도 컨베이어
흐름 방향	왼쪽→오른쪽 또는 오른쪽→왼쪽

2장비

장비의 전력	AC:220V±10% 50/60HZ 3.5KW
진공청소기 전력	AC:380V±10% 50/60HZ 3kw
가스 소스	4-6kg/cm2- 6 -
작업 환경	-20°C- +45°C
작업 환경의 습도	30%~60%
기계 크기	201412301650mm
진공청소기 크기	6407851760mm
진공청소기와 함께 기계의 무게	1000kg

제품 특징:

.오프라인 자동 보드 디제일링, 자동 보드 공급, 보드 절단 효율을 크게 향상시키고 인력 비용을 절감

전체 시리즈는 절단 정확성과 효율성을 향상시키고 오작동을 방지하기 위해 CCD 카메라 정렬 시스템으로 장착되어 있습니다.

.이포트 고속 스핀드는 크게 절단 스트레스를 줄이고, 작은 관성 및 빠른 반응이있는 판을 절단하고 분리하는 데 사용됩니다.

이중 플랫폼 구조 설계, 절단 효율을 향상

내부 구조:

보드는 철도로 운송됩니다.

.PCB 보드 공급 후 접착판 위치 기능

공급 구조 진공 흡수 컵은 자동으로 절단 위해 고정 보드에 PCB를 빨아

외보드 구조:

완제품과 폐기물은 진공 흡수 기그에 잘라서 각각 폐기물 및 컨베이어 띠에 배치됩니다.

PCBA 선택 및 위치 구조:

픽 앤 플래시 장치: 자동 로딩 및 배하 (모듈화 된 진공 흡수 손톱, 진공 장치, 독립적으로 제어 할 수 있습니다)

변속기 구조: X 운동과 Z1 Z2 흡수, AC 세르보 모터 제어

픽업 속도: 500mm/sec
