제품 상세정보
원래 장소: 치안스
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: YSVC-650B
지불과 운송 용어
최소 주문 수량: 1
가격: 1000
포장 세부 사항: 플라이우드엔 건
배달 시간: 3일이요
지불 조건: 전신환, 페이팔, 웨스트 유니언, L/C (신용장), D/P (지급도 조건) .
공급 능력: 0 달
단면 작업 크기: |
350mm X 450mm |
동시에 들어오고 나가는 이중 작업대: |
700mm X 450mm |
X-Y AC 서보 속도: |
0~1000mm/초 |
Z AC 서보 속도: |
0-800mm/sec |
X-Y 반복 정확도: |
±0.01mm |
NSK 스핀드 속도: |
최대 60000회속 |
독일: |
시코텍4033 |
단면 작업 크기: |
350mm X 450mm |
동시에 들어오고 나가는 이중 작업대: |
700mm X 450mm |
X-Y AC 서보 속도: |
0~1000mm/초 |
Z AC 서보 속도: |
0-800mm/sec |
X-Y 반복 정확도: |
±0.01mm |
NSK 스핀드 속도: |
최대 60000회속 |
독일: |
시코텍4033 |

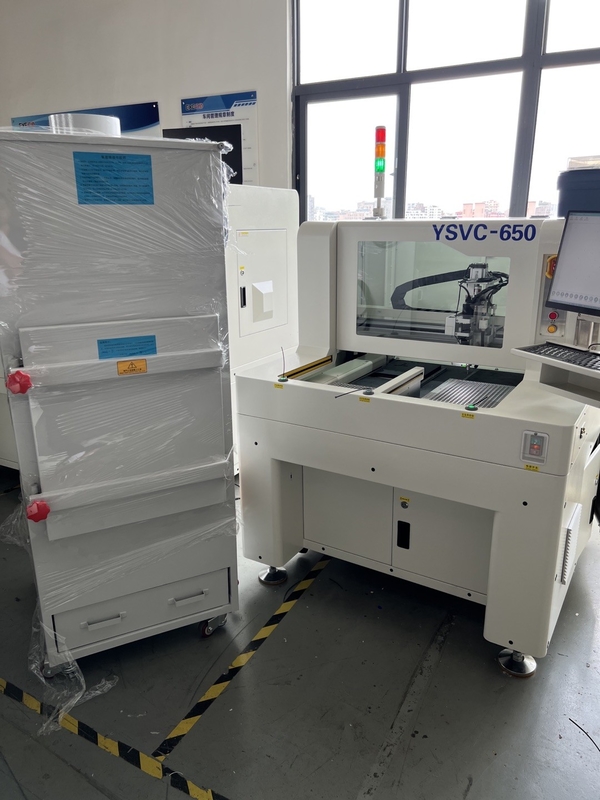

완전 자동 PCB 보드 라우터 기계 확장
1 기술 사양:
1단면 작업 크기: 350mm × 450mm
2. 두 개의 작업판이 동시에 들어가고 나오고: 700mm X 450mm
3X-Y AC 서보 속도: 0-1000mm/sec
4Z AC 서보 속도: 0-800mm/sec
5X-Y 반복 정확도: ±0.01mm
6절단 정확도: ±0.02mm
7CCD 카메라 캘리브레이션 정확도: ±0.01mm
8플릿 스트레스 값: 300uε 이하
9NSK 스핀드 속도: 최대60,000rpm
10도구 지름: 0.8-2.3mm
11PCB 보드 절단 두께: 0.2mm-6.0mm
12먼지 수집기 힘: 3HP (5HP 옵션)
13먼지 수집 캐비닛 크기: 640mm × 785mm × 1760mm ((D × W × H)
14기계 크기: 1220mm × 1430mm × 1520mm ((D × W × H)
15주 엔진 무게 + 먼지 수집기: 900 KG
두 번째, 장치 구성에 대해 설명합니다
1이중 작업 테이블 구조
완전 자동 PCB 보드 스플리터 YSL-880L는 이중 슬라이드 레일 및 실린더 이중 플랫폼 작업을 채택합니다. 동시에 다양한 유형의 제품을 절단 할 수 있습니다.그리고 접시를 꺼내 놓는 대기 시간을 크게 줄입니다.동시에, 그것은 큰 단일 플랫폼으로 이중 플랫폼을 변경하고 작업 크기를 증가시키고 장비의 유연성을 크게 향상시킬 수 있습니다.
2. 하위 진공 스핀들 구조
a. YSL-880L는 판을 절단하기 위해 고속 수입 스핀드를 채택하여 절단 스트레스를 크게 줄이고 높은 정밀도, 작은 관성 및 빠른 반응을 제공합니다.
b. 밀링 커터 감지 시스템, 실시간 모니터링 밀링 커터 상태, 효과적으로 절단 후 계속 실행 현상을 방지합니다.
c. 브랜드 새로운 시력 시스템, 균일 반지 광원, 밝기 조정 기능, 다른 유형의 마크 포인트를 더 잘 인식, 틴 접착, 구리 접착,금장, 틴 스프레이, 다양한 종류의 다른 색상의 PCB. 전체 시스템은 시각적 대조점 보상 기능이 장착되어 있습니다.
3흡수 모드의 구조
유관 밀폐 설계, 흡입 입구는 45도 굽은 각도를 채택, 내부 소용돌이 현상에 먼지를 줄입니다.
4.CNC 특수 컨트롤러
독립적인 CNC 특수 컨트롤러는 제어 부분을 통합하고, 루프 제어에는 강한 안정성, 높은 정확성, 빠른 응답 전송 및 강력한 반 간섭이 있습니다.
5먼지 수집 기계
YSL-880L 자동 PCB 보드 스플리터는 고효율의 모터와 바람 블레이드, 큰 흡수, 내장 폴리에스터 바늘 필트 먼지 봉지,강한 산화 저항성, 소음은 80 데시벨 내에서 제어 할 수 있습니다.
