제품 상세정보
원래 장소: 치안스
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

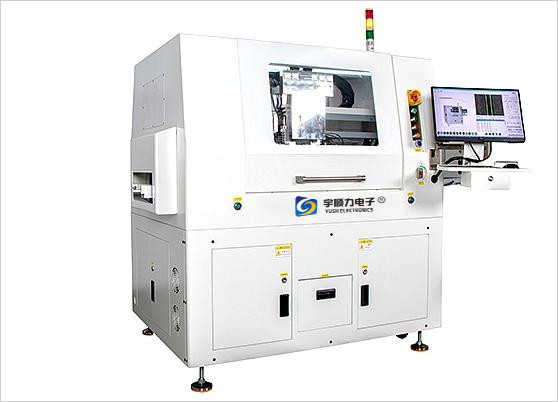

모델 번호: YSL-880AT
지불과 운송 용어
최소 주문 수량: 1
가격: 1000
포장 세부 사항: 플라이우드엔 건
배달 시간: 3일이요
지불 조건: 전신환, 페이팔, 웨스트 유니언, L/C (신용장), D/P (지급도 조건) .
공급 능력: 0 달
이동 축 수: |
7축 |
X-Y AC 서보 속도: |
0-1000mm/초 |
Z AC 서보 속도: |
0-800mm/초 |
절단 정확도: |
±0.02mm |
공구 직경: |
0.8-2.3mm |
구동 모터: |
Ac 브러시리스 서보 모터 |
이동 축 수: |
7축 |
X-Y AC 서보 속도: |
0-1000mm/초 |
Z AC 서보 속도: |
0-800mm/초 |
절단 정확도: |
±0.02mm |
공구 직경: |
0.8-2.3mm |
구동 모터: |
Ac 브러시리스 서보 모터 |
하나.기본 매개변수 사양:
1. 서브 플레이트의 작동 범위: 300mmx350mm
2. XYZ 드라이브 모드: ac 서보 모터
3. 이동 축 수: 7 축
4. 프로그램 티칭 모드: 컬러 ccd 이미지 직관적인 티칭 입력
5. 작업 인터페이스: win7 창 작업 인터페이스
6. 상부진공력 : 2hp, 하부집진기 : 3hp (옵션 5hp)
7. 커팅 스핀들 sycotec (독일) : max80000rpm (자동 공구 교환)
8. XY ac 서보 속도: 0-1000mm/sec;
9.Z ac 서보 속도: 0-800mm/초
10. XY 반복 정확도: ±0.01mm
11. 절단 정확도: ±0.02mm
12. Ccd 카메라 보정 정확도: ±0.01mm
13. 플레이트 응력 값: 300uε 이하
14. 도구 직경: 0.8-2.3mm
15. Pcb 보드 절단 두께: 0.2mm-6.0mm
16. 메인 엔진 및 집진 기계 및 전기 압력: 220v 1φ 및 3φ
17. 소비 전력: 3.5kva
18. 제전총
19. 비전 시스템: 고해상도 디지털 카메라
20. 구동 모터: AC 브러시리스 서보 모터
21. 기계적 인출 및 해제 암: 정전기 방지 진공 흡입 노즐
22. 급식 모드: 철도 운송
23. 배출 모드: 벨트 이송 또는 차량 출력 또는 레일 이송
24. 부하 이동 모드: 진공 흡입 노즐 흡착 부하 이동
25. 흐름 방향: 왼쪽 → 오른쪽
26. 프로그램 백업: USB 인터페이스
27. 제어 모드: 특수 컨트롤러
28 집진 캐비닛 크기: 640mm×785mm×1760mm(d×w×h)
29. 기계 크기: 2014mm×1230mm×1650mm(d×w×h)
30. 주기관 + 집진기 무게 : 1000kg
둘.장치 구성 소개
1.Claw형 플레이트 취부구조
제품을 플레이트에 고정하고 처리 플랫폼에 놓습니다.가공이 완료된 후 플레이트 고정구의 클램핑 및 배치 트랙을 다시 가져와 다음 프로세스로 흐릅니다.
2. 트랙 방식으로 특수 제품 분할 플레이트 고정 장치
3. 특수 제품 분할 판 지그 트랙 배출
온라인 자동 플레이트 스플리터로 제품 절단이 완료된 후 재료 클램핑 클로는 전체 제품 지그를 가져 와서 배출 트랙을 배치하여 다음 생산 공정을 운송합니다.
4.자동 공구 교환 모드
ㅏ.독일에서 수입한 자동 공구 교환 스핀들을 채택하십시오.시간 절약, 자동화 실현, 인적 요소 감소, 고정밀, 강력한 안정성
비.밀링 커터를 자동으로 교체하기 쉬운 5개 그룹의 밀링 커터 라이브러리가 내장되어 플레이트 처리 요구 사항을 충족합니다.
5. 진공 흡입 플레이트 취하는 구조
ㅏ.테이크 앤 릴리스 장치: 자동 로딩 및 언로딩(모듈형 진공 흡입 클로, 진공 장치, 독립적으로 제어 가능)
비.전송 구조: X2 축은 Z2를 이동하고 Z3 축은 흡수하며 AC 서보 모터를 제어합니다.
씨.보드 속도: 0-1000mm/sec(조정 가능)
6.특수 제품 지그 트레이 배출 모드
진공 흡입기 공급 샤프트는 제품 일회성 진공 흡입을 자르고 다음 생산 공정을 운반하기 위해 특수 제품 고정 장치를 놓습니다.
