제품 상세정보
원래 장소: 치안스
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
모델 번호: YSL-910LAT
지불과 운송 용어
최소 주문 수량: 1
가격: 1000
포장 세부 사항: 플라이우드엔 건
배달 시간: 3일이요
지불 조건: 전신환, 페이팔, 웨스트 유니언, L/C (신용장), D/P (지급도 조건) .
공급 능력: 0 달
엑스와이 반복 정확도: |
±0.01mm |
XYZ 드라이브 모드: |
AC 서보 모터 |
절단 정확도: |
±0.02mm |
서브 플레이트의 동작 영역: |
300mmx350mm |
이동 축 수: |
9 감원 |
전력 소비: |
3.5KVA |
엑스와이 반복 정확도: |
±0.01mm |
XYZ 드라이브 모드: |
AC 서보 모터 |
절단 정확도: |
±0.02mm |
서브 플레이트의 동작 영역: |
300mmx350mm |
이동 축 수: |
9 감원 |
전력 소비: |
3.5KVA |
하나.기본 매개변수 및 사양:
1. 서브 플레이트의 작동 범위: 300mmx350mm
2. XYZ 드라이브 모드: ac 서보 모터
3. 이동 축 수: 9 축
4. 프로그램 티칭 모드: 컬러 ccd 이미지 직관적인 티칭 입력
5. 작업 인터페이스: win7 창 작업 인터페이스
6. 상부 진공력: 5hp, 하부 집진기 전력: 3hp(옵션 5hp)
7. 커팅 스핀들 sycotec (독일) : max80000rpm (자동 공구 교환)
8. Xy ac 서보 속도: 0-1000mm/sec;z ac 서보 속도: 0-800mm/sec
10. Xy 반복 정확도: ±0.01mm
11. 절단 정확도: ±0.02mm
12. Ccd 카메라 보정 정확도: ±0.01mm
13. 플레이트 응력 값: 300uε 이하
14. 도구 직경: 0.8-2.3mm
15. Pcb 보드 절단 두께: 0.2mm-6.0mm
16. 메인 엔진 및 집진 기계 및 전기 압력: 220v 1φ 및 3φ
17. 소비 전력: 3.5kva
18. 제전총
19. 비전 시스템: 고해상도 디지털 카메라
20. 구동 모터: AC 브러시리스 서보 모터
21. 기계적 인출 및 해제 암: 정전기 방지 진공 흡입 노즐
22. 급식 모드: 철도 운송
23. 배출 모드: 벨트 이송 또는 차량 출력 또는 레일 이송
24. 부하 이동 모드: 진공 흡입 노즐 흡착 부하 이동
25. 흐름 방향: 왼쪽 → 오른쪽
26. 프로그램 백업: USB 인터페이스
27. 제어 모드: 특수 컨트롤러
28 집진 캐비닛 크기: 640mm×785mm×1760mm(d×w×h)
29. 기계 크기: 2014mm×1230mm×1650mm(d×w×h)
30. 주기관 + 집진기 무게 : 1000kg
2. 장치 구성 소개
1. 더블 작업대 구조
이중 슬라이드 레일 및 실린더 이중 플랫폼 작동을 채택하십시오.다른 종류의 제품을 동시에 절단할 수 있으며 접시를 들고 놓는 대기 시간을 크게 줄일 수 있습니다.동시에 이중 플랫폼을 대형 단일 플랫폼으로 변경하고 작업 크기를 늘리며 장비의 유연성을 크게 향상시킬 수 있습니다.
2. 진공 스핀들 구조에서

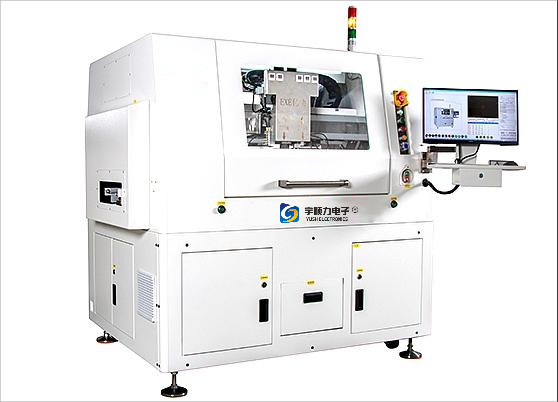

a.YSL-910LAT 더블 스핀들 온라인 밀링 커터 보드 스플리터는 보드를 절단하기 위해 고속 수입 스핀들을 채택하여 절삭 응력, 고정밀, 작은 관성, 빠른 응답을 크게 줄입니다.
b. 밀링 커터 감지 시스템, 실시간 모니터링 밀링 커터 상태는 절단 후 계속 실행되는 현상을 효과적으로 방지합니다.
c 밝기 조정 기능이 있는 새로운 비전 시스템, 균일한 링 광원은 주석 도금, 구리 도금, 금 도금, 주석 스프레이 및 다양한 유형의 다양한 색상 PCB와 같은 각 유형의 마크 포인트를 더 잘 인식하도록 합니다.전체 시스템에는 시각적 대위법 보정 기능이 장착되어 있습니다.
3. 진공 구조에서
깔때기 씰 디자인, 흡입 입구는 45도 경사 각도를 채택하여 내부 소용돌이 현상의 먼지를 줄입니다.
4.CNC 특수 컨트롤러
독립적인 CNC 특수 컨트롤러는 제어 부분을 통합하고 루프 제어에는 강력한 안정성, 고정밀, 빠른 응답 전송 및 강력한 간섭 방지 기능이 있습니다.
5.수집가
