제품 상세정보
원래 장소: 치안스
브랜드 이름: YUSH
인증: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

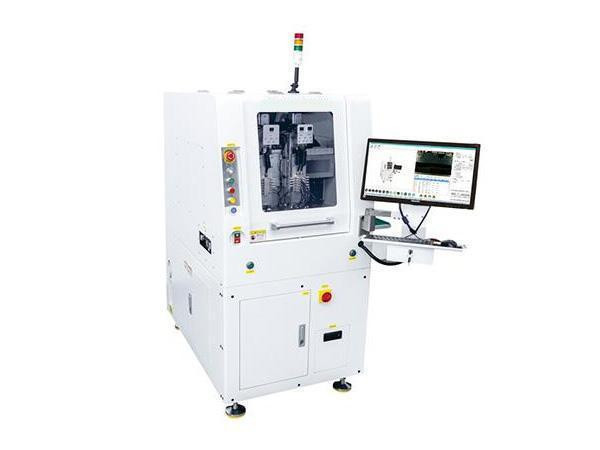

모델 번호: YSL-180M
지불과 운송 용어
최소 주문 수량: 1
가격: 1000
포장 세부 사항: 플라이우드엔 건
배달 시간: 3일이요
지불 조건: 전신환, 페이팔, 웨스트 유니언, L/C (신용장), D/P (지급도 조건) .
공급 능력: 0 달
절단 정확도: |
±0.08mm |
전력 소비: |
3.5KVA |
이동 축 수: |
7축 |
Z AC 서보 속도: |
0-800mm/초 |
X-Y AC 서보 속도: |
0-1000mm/초 |
상부 진공력: |
2HP |
절단 정확도: |
±0.08mm |
전력 소비: |
3.5KVA |
이동 축 수: |
7축 |
Z AC 서보 속도: |
0-800mm/초 |
X-Y AC 서보 속도: |
0-1000mm/초 |
상부 진공력: |
2HP |
기술 사양:
1. 서브 플레이트의 작동 범위: 180mmx180mm
2.XYZ 드라이브 모드: AC 서보 모터
3. 이동 축 수: 7 축
4. 프로그램 티칭 모드: 컬러 CCD 이미지 직관적인 티칭 입력
5. 작업 인터페이스: WIN7 창 작업 인터페이스
6. 상부진공력 : 2HP, 하부집진력 : 3HP (옵션 5HP)
7. 절삭 스핀들 Sycotec(독일) : MAX80000rpm(자동 공구 교환)
8.XY AC 서보 속도: 0-1000mm/초
9.Z AC 서보 속도: 0-800mm/초
10.XY 반복 정확도: ±0.01mm
11. 절단 정확도: ±0.08mm
12.CCD 카메라 교정 정확도: ±0.02mm
13. 플레이트 응력 값: 300uε 이하
14. 도구 직경: 0.8-2.3mm
15.PCB 보드 절단 두께: 0.2mm-6.0mm
16. 메인 엔진 및 집진 기계 및 전기 압력: 220V 1φ 및 3φ
17. 소비 전력: 3.5KVA
18. 제전총
19. 비전 시스템: 고해상도 디지털 카메라
20. 구동 모터: AC 브러시리스 서보 모터
21. 기계적 인출 및 해제 암: 정전기 방지 진공 흡입 노즐
22. 급식 모드: 철도 운송
23. 배출 모드: 벨트 이송 또는 차량 출력 또는 레일 이송
24. 부하 이동 모드: 진공 흡입 노즐 흡착 부하 이동
25. 흐름 방향: 왼쪽 → 오른쪽
26. 프로그램 백업: USB 인터페이스
27. 제어 모드: 특수 컨트롤러
28 집진 캐비닛 크기: 640mm×785mm×1760mm(D×W×H)
29. 기계 크기: 1340mm×800mm×1528mm(D×W×H)
30. 주기관 + 집진기 무게 : 1000KG
장치 구성
하나.클로 타입 플레이트 취부 구조
1. 제품 분할 플레이트 고정구를 클램핑하여 처리 플랫폼 분할 플레이트에 놓습니다.처리가 완료되면 분할 플레이트 고정구를 고정하고 배치 트랙에 놓고 다음 절차로 흐릅니다.
트랙 방식으로 Two.Special 제품 분할 플레이트 고정 장치
Three.Special 제품 분할 판 지그 트랙 배출
1. 제품이 절단 된 후 재료 클램핑 클로가 전체 제품 지그를 가져 와서 다음 생산 공정을 운반하기 위해 배출 트랙을 배치합니다.
4.자동 공구 교환 모드
1. 소형 온라인 보드 쪼개는 도구는 독일에서 수입한 자동 공구 교환 스핀들을 채택합니다.시간 절약, 자동화 실현, 인적 요소 감소, 고정밀, 강력한 안정성
2. 밀링 커터 라이브러리의 4개 그룹이 내장되어 있어 밀링 커터를 자동으로 교체하여 플레이트 처리 요구 사항을 충족합니다.
Five.Vacuum 흡입 플레이트 복용 구조
1. 테이크 앤 플레이스 장치: 자동 로딩 및 언로딩(모듈식 진공 흡입 클로, 진공 장치, 독립적으로 제어 가능)
2. 전송 구조: X2 축은 Z2, Z3 축 흡수, AC 서보 모터 제어를 이동합니다.
3. 보드 속도: 0-1000mm/sec(조정 가능)
여섯.특수 제품 벨트 배출 모드
1. 진공흡반 이송축은 절단된 제품을 1회 진공흡입하여 취하여 특수제품 고정구를 설치하여 다음 생산공정으로 이송합니다.
