강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                광학 정렬 기능 BGA 리워크 스테이션, ZM-R7220A BGA 리워크 장비, PCB 디패널링 BGA 스테이션


전압:	220V	힘:	5650W
무게:	76kg	치수:	685633850mm
상단 히터 전력:	1450W	하단 히터 전력:	1200W
IR 히터 전원:	2700W	온도 정확도:	± 3 ℃
PCB 크기 최대:	415×370mm	PCB 크기 최소:	6×6mm
BGA 칩 최대:	60×60mm	BGA 칩 분:	2×2mm
장착 정확도:	±0.02mm	광학 배율:	230X
빈도:	50/60Hz

전압:	220V
힘:	5650W
무게:	76kg
치수:	685633850mm
상단 히터 전력:	1450W
하단 히터 전력:	1200W
IR 히터 전원:	2700W
온도 정확도:	± 3 ℃
PCB 크기 최대:	415×370mm
PCB 크기 최소:	6×6mm
BGA 칩 최대:	60×60mm
BGA 칩 분:	2×2mm
장착 정확도:	±0.02mm
광학 배율:	230X
빈도:	50/60Hz

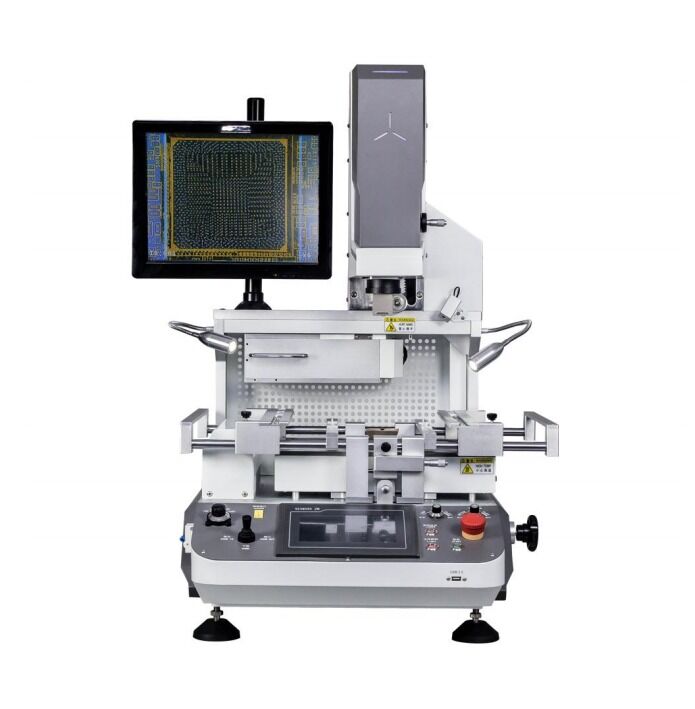

고품질 ZM-R7220A BGA 리워크 스테이션 (광학 정렬 기능 포함)

ZM-R7220A BGA 광학 정렬을 가진 재작업 스테이션

제품 응용

이 고 정밀 BGA 재작업 스테이션은 전문 PCB 수리 및 부품 교체 애플리케이션을 위해 설계되었습니다:

모든 종류의 BGA 부품 (연무 및 납 없는) 의 용접 및 용접
BGA IC 칩 및 다른 구성 요소를 제거 및 수리 메인 보드
PCB 조립 도중 결함 된 용접 결합을 재작업하여 생산 비용을 줄이십시오.
마이크로 BGA, VGA, CCGA, QFN, CSP, LGA, SMD 및 기타 칩셋 유형을 재작업
노트북, 게임 콘솔, 휴대 전화 및 전자 장치의 고 정밀 메인보드 재작업에 이상적입니다.

주요 특징

첨단 난방 시스템

광오염 없이 빠르고 균일하게 가열할 수 있는 넓은 영역의 적외선 탄소 섬유 전열 시스템
상위, 하위 및 IR 히터의 독립적인 제어 ±3°C 온도 정확성
모든 BGA 재작업 애플리케이션에 적합한 열 세그먼트 온도 제어 프로세스
일률적인 PCB 가열을 위한 조절 가능한 IR 전열 영역

정밀 광학 정렬

빔 스플리트, 줌 및 마이크로 조절 기능으로 조절 가능한 CCD 컬러 광 시스템
자동 염색성 해상도 및 밝기 조정
마운팅 정확도 ±0.02mm 내에서 230X 확대
긴 재수업 세션에서 눈의 피로를 예방합니다.

스마트 운영 시스템

고해상도 인간-기계 인터페이스와 기관 보호 온도 매개 변수
자동 용접 및 용접 해제 기능, 수동 조절이 필요하지 않습니다.
한 키로 불러올 수 있는 무제한 온도 프로필 저장장치
운전자 없는 PC 제어 장치와 USB 연결
360° 회전 BGA 노즐 시스템, 설치 및 교체 용이함

안전 및 보호

CE 인증을 받았고, 전체적인 안전 보호 기능이 있습니다.
온도가 제어 한계를 초과할 때 자동 전원 끄기 회로
비밀번호로 보호된 온도 매개 변수
완료 경보 및 이중 보호 시스템
비정상적인 조건에서 PCB 구성 요소와 기계의 손상을 보호

기술 사양

전원 공급	AC 220V ±10%, 50/60 Hz
전체 전력	최대 5650W
히터 전력	위: 1450W, 아래: 1200W, IR: 2700W
온도 조절	K형 열쌍 (Closed Loop), ±3°C 정확도
PCB 크기 범위	최대: 415 × 370 mm, 최소: 6 × 6 mm
BGA 칩 크기	최대: 60 × 60 mm, 최소: 2 × 2 mm
위치 시스템	유니버설 픽업과 함께 V-그루브 PCB 지원
크기	685 × 633 × 850 mm (L × W × H)
무게	76kg
색상	흰색
