강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                데스크톱 선택 파동 용접 기계, YS-E320 웨이브 솔더링 시스템, PCB 디패널링 솔더링 장비


무게:	70KG	외부 치수:	730×800×840mm
PCB 보드 사이즈:	50×50~450×400mm	PCB 보드 두께:	0.8~3mm
구성장치 높이:	위 100mm 이내 / 아래 50mm 이내	기판 무게:	5킬로그램 미만
기판 굽힘:	0.5 이하 밀리미터	주석로 용량:	10KG
주석로 전력:	2 kW	질소 순도:	99.999%
질소 소비:	1.2-1.5 큐브 H	플럭스 용량:	2 Ｌ
노즐 내경:	∅3mm~∅20mm	전원공급장치:	단상 220V±10%
시작력:	2.5KW

무게:	70KG
외부 치수:	730×800×840mm
PCB 보드 사이즈:	50×50~450×400mm
PCB 보드 두께:	0.8~3mm
구성장치 높이:	위 100mm 이내 / 아래 50mm 이내
기판 무게:	5킬로그램 미만
기판 굽힘:	0.5 이하 밀리미터
주석로 용량:	10KG
주석로 전력:	2 kW
질소 순도:	99.999%
질소 소비:	1.2-1.5 큐브 H
플럭스 용량:	2 Ｌ
노즐 내경:	∅3mm~∅20mm
전원공급장치:	단상 220V±10%
시작력:	2.5KW

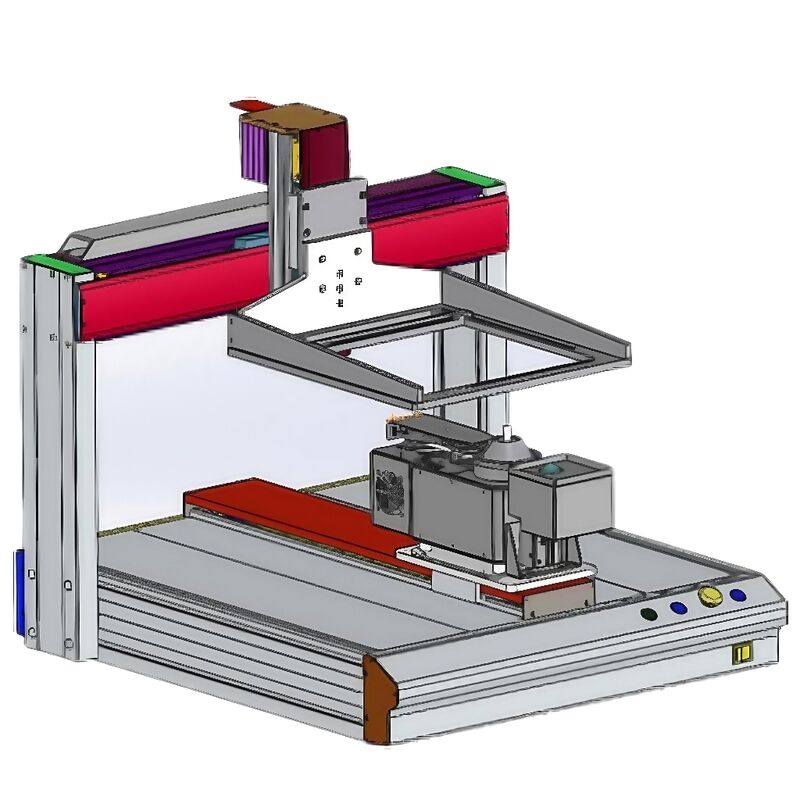

데스크탑 선택적 웨이브 솔더링 YS-E320

DIP 납땜의 어려움 해결

YS-E320은 고급 선택적 웨이브 솔더링 기술로 DIP 납땜의 일반적인 어려움을 해결합니다.

주요 장점

다품종 소량 생산에 유연한 생산
고정구 없이 온라인 신속 납땜 가능
매우 낮은 장비 구매 비용
사용 및 유지보수 비용 절감
100% 주석 침투율, 98% 이상 납땜 수율
최소한의 공간 요구 (약 1제곱미터)

선택적 웨이브 솔더링 작업 모드

오프라인 선택적 납땜 중, 납땜 노즐은 고정되고 PCB 기판은 X, Y, Z 축을 따라 프로그래밍된 지시에 따라 이동하여 PCB 납땜 조인트의 정밀한 납땜을 달성합니다.

기술 사양

사양 항목	YS-E320
적용 가능한 PCB 기판 크기	L×W: 50×50~450×400 mm
적용 가능한 PCB 기판 두께	기판 두께: 0.8~3 mm / 핀 길이: 3mm 이내
부품 높이	기판 위 100mm 미만 / 기판 아래 50mm 미만
기판 모양 및 조건	기판 배치 가장자리: ≥3mm 공정 가장자리 / 부품 포함 무게: <5kg >
주석 용광로	재질: 스테인리스 스틸 / 용량: 10KG / 전력: 4×500W (총 2KW)
N2 요구 사항	순도: 99.999% / 압력: 0.5MPa / 소비량: 20-30L/min (1.2-1.5 m³/h)
플럭스 노즐	정밀 유체 노즐
플럭스 용량	2L (수동 액체 추가)
가스 소스	0.5-0.7MPa
노즐 내부 직경	φ3mm~φ20mm (맞춤형 크기 사용 가능)
피크 높이	자동 정렬 및 높이 측정
시스템 제어	PC + PLC (Windows + Huichuan)
프로그래밍 소프트웨어	그림 선 그리기 프로그래밍 지원 (편리하고 빠름)
전원 공급 장치/전력	단상 220V±10% / 시작 전력: 2.5KW
무게	70KG (주석 10KG 포함)
외부 치수	L×W×H: 730×800×840 mm
