제품 상세정보
원래 장소: 중국 광둥
브랜드 이름: YUSH

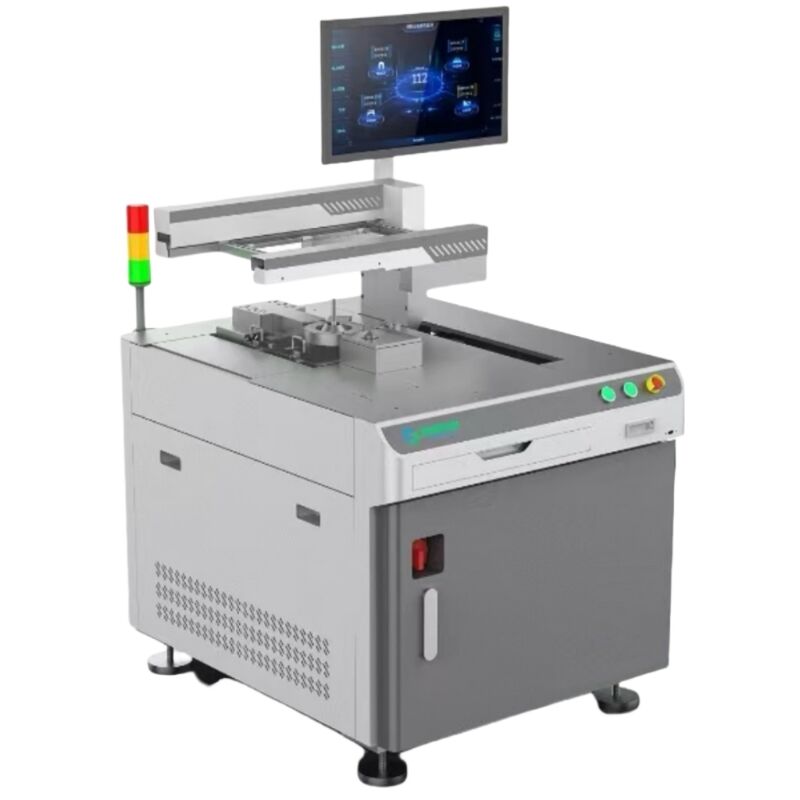

모델 번호: YS-450Y
지불과 운송 용어
최소 주문 수량: 1 킬로그램
가격: $10,000 / kilogram
무게: |
150kg |
모델: |
YS-450Y |
PCB 크기: |
50×50~450×400mm |
PCB 두께: |
0.8~3mm |
구성장치 높이: |
위 <100mm, 아래 <50mm |
기판 무게: |
<5kg |
기판 굽힘: |
<0.5mm |
주석로 용량: |
15KG |
주석로 전력: |
2kw |
예열 전력: |
1kw |
총 전력: |
3.5kw |
질소 순도: |
99.999% |
플럭스 용량: |
2 Ｌ |
노즐 내경: |
∅3mm~∅20mm |
외부 치수: |
940×1280×1350mm |
무게: |
150kg |
모델: |
YS-450Y |
PCB 크기: |
50×50~450×400mm |
PCB 두께: |
0.8~3mm |
구성장치 높이: |
위 <100mm, 아래 <50mm |
기판 무게: |
<5kg |
기판 굽힘: |
<0.5mm |
주석로 용량: |
15KG |
주석로 전력: |
2kw |
예열 전력: |
1kw |
총 전력: |
3.5kw |
질소 순도: |
99.999% |
플럭스 용량: |
2 Ｌ |
노즐 내경: |
∅3mm~∅20mm |
외부 치수: |
940×1280×1350mm |
| Specification Items | YS-450Y / YS-450YT |
|---|---|
| Applicable PCB Board Size | L×W: 50×50~450×400 mm |
| Applicable PCB Board Thickness | Substrate thickness: 0.8~3 mm / Pin length: Within 3mm |
| Component Height | Less than 100mm above substrate / Less than 50mm below substrate |
| Substrate Shape and Conditions | Substrate placement edge: more than 3mm from substrate process edge Weight including components: less than 5 kilograms Substrate bending: less than 0.5mm |
| Tin Furnace | Material/Capacity: All-titanium alloy material/15KG Tin bath capacity power: 4×500W (2KW) |
| Preheating Power | Infrared preheating: 1KW |
| Total Power | AC 220V: 3.5KW |
| N2 Requirements | Nitrogen purity: 99.999% Pressure/Consumption: 0.5MPa / 20~30/min / 1.2 cubic meters |
| Flux Nozzle | 0.5mm Precision fluid nozzles imported from Japan |
| Flux Capacity | 2 L |
| Gas Source | 0.5-0.7Mpa |
| Nozzle Inner Diameter | φ 3mm~φ 20mm (Customizable size) |
| Peak Height | Automatic alignment/height measurement |
| System Control | PC+PLC (Windows) |
| Programming Software | Support programming for picture line drawing (convenient and fast) |
| Video Surveillance | Real-time video monitoring for convenient welding effect observation |
| Power Supply/Power | Single-phase 220V±10% Starting power: 3.5KW |
| Weight | 150KG (Containing solder: 12KG) |
| External Dimensions SW-450Y | L×W×H: 940×1280×1350 mm (With display) |
| External Dimensions SW-450YT | L×W×H: 1110×1280×1500 mm (Excluding three-color lights) |
