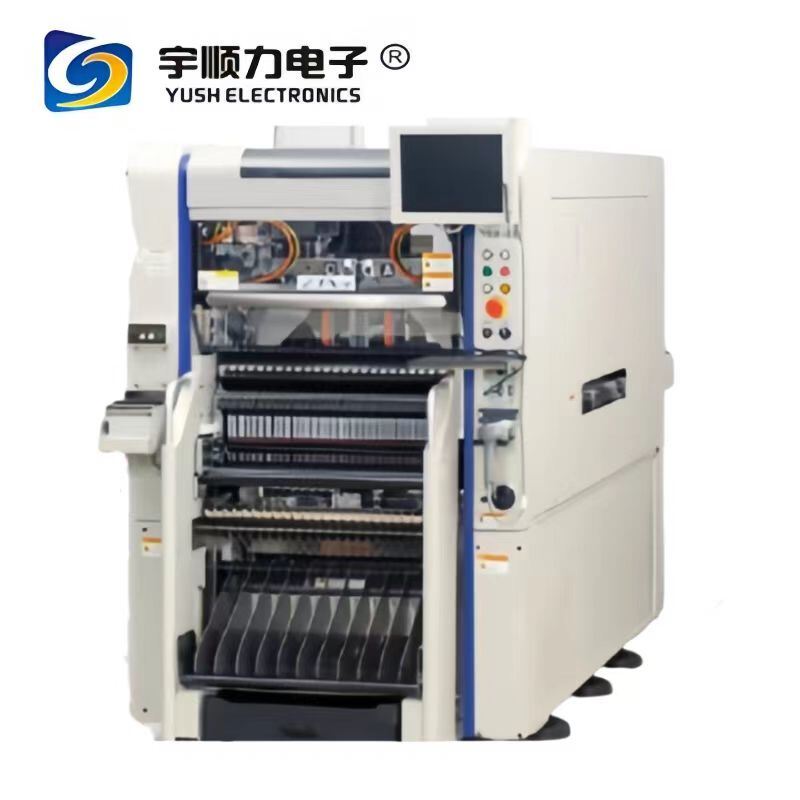

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

제품 상세정보

원래 장소: 중국 장쑤성

브랜드 이름: YUSH

지불과 운송 용어

최소 주문 수량: 1세트

가격: $9,800 / set

가장 좋은 가격 을 구하라

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high-speed SMT chip mounter, modular PCB depaneling machine, flexible response chip mounter


무게:	2100kg	적용 가능한 PCB:	L700xW460mm ~ L50xW50mm
속도:	200,000CPH (RS 헤드 사용시)	적용 가능한 성분:	0201* ~ 6.5mm(높이 2.0mm 이하)
장착 정확도:	+/-35μm(25μm) Cpk ≥1.0 (3)	피더 수:	최대. RS 헤드가 있는 피더 80개
전원공급장치:	3상 AC 200/208/220/240/380/400/416V +/-10%	공기 공급:	0.45MPa 이상, 깨끗하고 건조한 상태
외부 치수:	L1,000×W2,100×H1,550mm	속도(MU 헤드):	58,000CPH (MU 헤드 사용시)
적용 가능한 구성요소(MU):	0402~45×100mm(높이 15mm 이하)	장착 정도(MU):	+/-40μm(30μm) Cpk ≥1.0(3σ)
피더 수(MU):	MU 또는 FL 헤드가 있는 피더 92개	최대 피더(RS+MU):	최대. RS x 2 + MU x 2 헤드가 있는 피더 84개
부품 높이(MU):	높이 25.5mm 이하

무게:	2100kg
적용 가능한 PCB:	L700xW460mm ~ L50xW50mm
속도:	200,000CPH (RS 헤드 사용시)
적용 가능한 성분:	0201* ~ 6.5mm(높이 2.0mm 이하)
장착 정확도:	+/-35μm(25μm) Cpk ≥1.0 (3)
피더 수:	최대. RS 헤드가 있는 피더 80개
전원공급장치:	3상 AC 200/208/220/240/380/400/416V +/-10%
공기 공급:	0.45MPa 이상, 깨끗하고 건조한 상태
외부 치수:	L1,000×W2,100×H1,550mm
속도(MU 헤드):	58,000CPH (MU 헤드 사용시)
적용 가능한 구성요소(MU):	0402~45×100mm(높이 15mm 이하)
장착 정도(MU):	+/-40μm(30μm) Cpk ≥1.0(3σ)
피더 수(MU):	MU 또는 FL 헤드가 있는 피더 92개
최대 피더(RS+MU):	최대. RS x 2 + MU x 2 헤드가 있는 피더 84개
부품 높이(MU):	높이 25.5mm 이하

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

The Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter delivers exceptional performance with revolutionary productivity and precision mounting capabilities for advanced electronics manufacturing.

Key Features

Revolutionary productivity of 200,000 CPH - world's fastest speed on a compact platform
Highest productivity in the world for SMT mounting applications
Flexible response for different production configurations and requirements
Advanced technology supporting high mounting quality and superior machine operating rate

Technical Specifications

Model	4-Beam, 4-Head Spec. (YS-40R4)	2-Beam, 2-Head Spec. (YS-40R2)
Applicable PCB	L700×W460mm to L50×W50mm
Speed	200,000 CPH (When using RS head)	58,000 CPH (When using MU head)
Applicable components	0201* to 6.5mm (Height 2.0mm or less) *option 03015 to 45×60m (Height 15mm or less)	0402 to 45×100mm (Height 15mm or less) 0603 to 45×100mm (Height 25.5mm or less)
Mounting accuracy	+/-35μm (25μm) Cpk ≥1.0 (3σ)	+/-40μm (30μm) Cpk ≥1.0 (3σ)
Number of component types	Max. 80 feeders with RS heads Max. 88 feeders with MU heads Max. 84 feeders with RS x 2 + MU x 2 heads * 8mm width tape conversion	92 feeders with MU or FL heads
Power supply	3-Phase AC 200/208/220/240/380/400/416V +/-10%
Air supply source	0.45MPa or more, in clean, dry state
External dimension	L1,000×W2,100×H1,550mm
Weight	Approx. 2,100 kg
