강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT 선택 및 위치 로봇, 자동 SMT 기계, PCB 디제일링 로봇


무게:	1860kg	힘:	10kW
전압:	220V/380V	노즐 양:	8
공급 장치 능력:	보울 피더(8레인) +58슬롯	배치 속도:	26000 칩/시간
적용 가능한 구성 요소:	0201~36mmIC	공기 공급원:	0.5 ~ 0.8mpa
보드 크기:	50mmx50mm~510mmx460mm	보드 두께:	0.8mm~3.0mm
보드 무게:	0.68Kg 이하	피더 사양:	8mm~56mm
격자 해상도:	5um	반복 정밀도:	± 0.04mm
기계 크기:	L1380mmxW2350mmxH550mm

무게:	1860kg
힘:	10kW
전압:	220V/380V
노즐 양:	8
공급 장치 능력:	보울 피더(8레인) +58슬롯
배치 속도:	26000 칩/시간
적용 가능한 구성 요소:	0201~36mmIC
공기 공급원:	0.5 ~ 0.8mpa
보드 크기:	50mmx50mm~510mmx460mm
보드 두께:	0.8mm~3.0mm
보드 무게:	0.68Kg 이하
피더 사양:	8mm~56mm
격자 해상도:	5um
반복 정밀도:	± 0.04mm
기계 크기:	L1380mmxW2350mmxH550mm

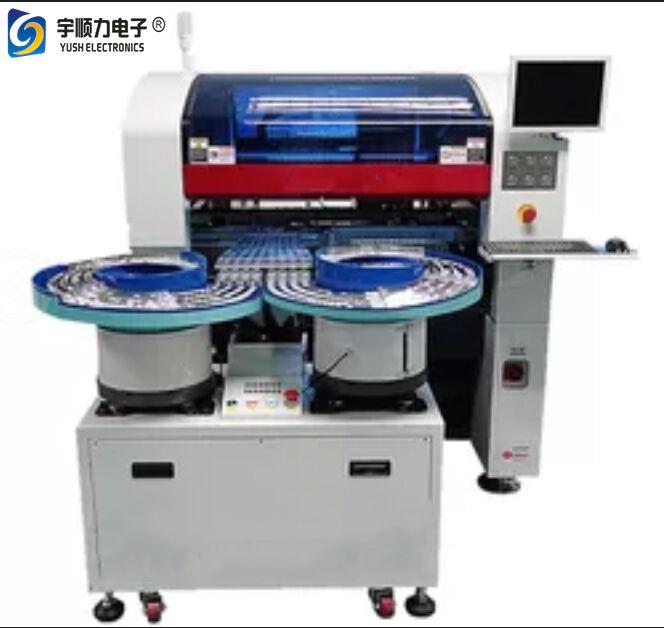

SMT 다기능 픽 앤 플래시 로봇/자동 SMT 기계

SMT 다기능 픽 앤 플래시 로봇 / 자동 SMT 기계

YS-CPM-II T는 LED 조명 제품 및 중형에서 큰 LCD 디스플레이 백라이트에 특별히 설계된 유연한 배치 시스템을 제공합니다. 혁신적인 Bowl feeder + Slot Feeder 디자인으로,동시에 렌즈와 칩 부품 배치 작업을 처리 할 수 있습니다..

기본 정보

기능:렌즈 마운터
노즐 수:8
피더 용량:컵 피더 (8 노선) + 58 슬롯
배치 속도:261000 칩/시간
적용 가능한 부품:0201~36mm IC

기술 사양

사양	세부 사항
공기 출처	0.5~0.8Mpa
정렬 스캔	중점화용
적용 가능한 구성 요소	0201의 작은 칩에서 30mm의 큰 구성 요소로 다양한 저항과 콘덴시터, IC, BGA, LED 렌즈, LED 보드
보드 크기	최소 50mmx50mm 최대 510mmx460mm
판 두께	00.8mm~3.0mm
보드 무게	0.68kg 아래
제어 시스템	중국어와 영어 인터페이스의 윈도우 7 제어 플랫폼
피더 용량	16 열
피더 사양	8mm~56mm
그레이팅 해상도	5m
무게	1850kg
트랙 길이	1980mm
반복 정확성	±0.04mm
힘	AC380V
플라이우드 웨이	위쪽, 위쪽, 아래쪽
배치 속도	26000 cph
PCB 전송 메커니즘	세 가지 문장
노즐량	8
기계 크기	L1380mmxW2350mmxH550mm
렌즈 크기	5~30mm

주요 특징

고강도, 고정도, 높은 안정성 기반:베이스와 Y축은 통합 설계로 만들어지고, X축은 고강도 알루미늄 합금을 사용하여 폼 머신으로 압축됩니다. 빠른 조립은 변형을 방지합니다.
고속, 고정밀 및 장수 X/Y 축:일본의 THK 롤링 가이드, 산요 선형 모터, 레니샤우 격자 라인러를 탑재하여 특별한 동작 정밀도를 제공합니다.
첨단 자기 연구 진동 플랫폼:컵 피더는 동시에 배치하기 위해 구성 요소를 8개의 경로로 진동시킵니다. 정밀한 센서로 장착되어 정지 및 고장을 방지합니다.
고 정밀 작업 머리:항공용 알루미늄으로 제작된 일본 마이크로 세르보 모터와 IKO 가이드 레일
우수한 성능을 가진 스캔 카메라:독일 BASLER 선형 스캔 카메라와 OSRAM 반지 모양의 광원을 사용하여 최적의 영상을 제공합니다.
자동 플라스틱 테이프 절단 블레이드:최고 수준의 강철으로 만들어져 장수 기간과 안정적인 작동을 위해
다기능 보드 컨베이어:유연한 조정과 함께 상단, 하단 및 측면 보드 클램핑이 특징입니다. 연장 레일은 최대 1200mm 길이의 보드를 수용합니다.
