강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                고 정밀성 용접 페이스트 프린터, 완전 자동 PCB 프린터, YS-GT 솔더 페이스트 장비


무게:	1100kg	최대 보드 크기:	510510mm(옵션 업그레이드: 610510mm)
최소 보드 크기:	50*50mm	이동 속도:	1500mm/s(최대)
인쇄 속도:	10~200mm/초	인쇄 압력:	0.5~20Kg
전원:	AC:220±10%,50/60Hz 2.2KW	기계 차원:	1500 ((H) mm
공기의 압력:	4~6Kgf/cm²	작동 온도:	-20 ℃ ~+45 ℃
위치 정확도를 반복하십시오:	±10um@6σ, CPK≥2.0	인쇄 정확도:	±18um@6σ, CPK≥2.0
보드 두께:	0.4~6mm	최대 보드 무게:	5kg
기계 길이:	1240(길이)mm

무게:	1100kg
최대 보드 크기:	510510mm(옵션 업그레이드: 610510mm)
최소 보드 크기:	50*50mm
이동 속도:	1500mm/s(최대)
인쇄 속도:	10~200mm/초
인쇄 압력:	0.5~20Kg
전원:	AC:220±10%,50/60Hz 2.2KW
기계 차원:	1500 ((H) mm
공기의 압력:	4~6Kgf/cm²
작동 온도:	-20 ℃ ~+45 ℃
위치 정확도를 반복하십시오:	±10um@6σ, CPK≥2.0
인쇄 정확도:	±18um@6σ, CPK≥2.0
보드 두께:	0.4~6mm
최대 보드 무게:	5kg
기계 길이:	1240(길이)mm

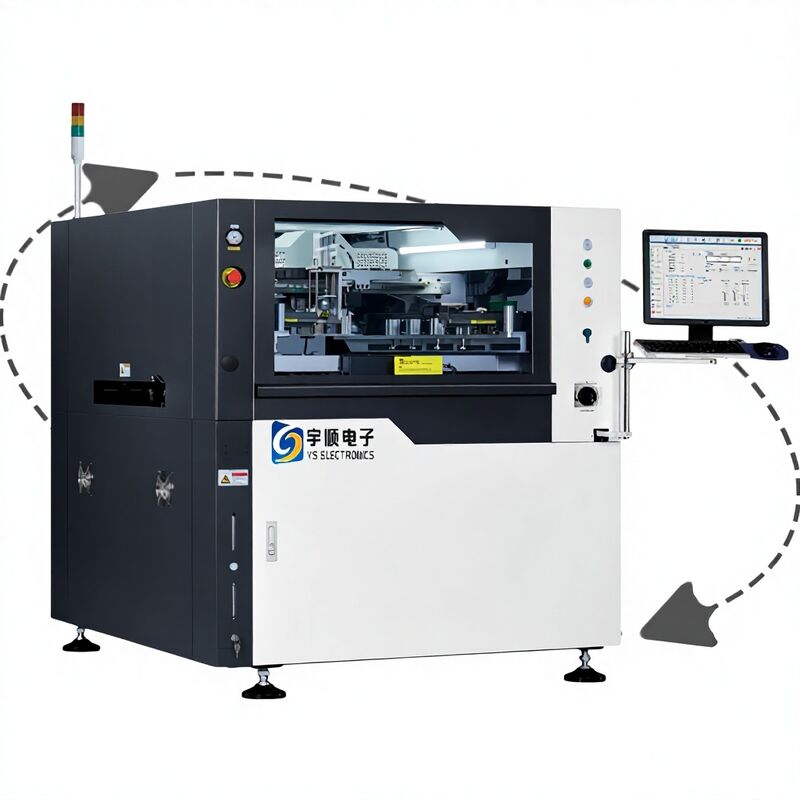

YS-GT 고정밀 완전 자동 솔더 페이스트 프린터 (PCB용)

YS-GT 고 정밀성 완전 자동 용접 페스트 프린터

YS-GT 완전 자동 용매 페이스트 프린터는 PCB 조립 애플리케이션에서 뛰어난 정확성과 효율성을 제공하며 고급 자동화 및 강력한 성능 특성을 갖추고 있습니다.

기계 성능 사양

매개 변수	사양
위치 정확성 반복	±10μm @6σ, CPK≥2.0
인쇄 정확성	±18μm @6σ, CPK≥2.0
NCP-CT (청정 및 인쇄를 제외한)	<7.5초
HCP-CT (청소 및 인쇄 포함)	18개/단위
프로세스 CT	4분
전송 선 CT	2분

기판 처리 매개 변수

매개 변수	사양
최대 판 크기	510×510mm (선택 가능한 업그레이드: 610×510mm)
최소판 크기	50×50mm
판 두께	0.4~6mm
카메라 기계적 범위	528×510mm
최대 보드 무게	5kg
보드 가장자리의 공백	2.5mm
보드 높이	23mm 트레이트 아이템 핀 너머
운송 속도	900±40mm
최대 운송 속도	세그먼트 제어, 1500mm/s (Max)
운송 방향	한 단계

인쇄 매개 변수

매개 변수	사양
인쇄 속도	10~200mm/sec
인쇄 압력	0.5~20kg
인쇄 모드	한 번/두 번
스퀴지 타입	고무/스퀴지 블레이드 (각 45/55/60)
스냅오프	0~20mm
스냅 속도	0~20mm/sec
템플릿 프레임 크기	470×370mm~737×737mm
강철망 위치 측정 방법	자동 Y 방향 위치 설정

정화 매개 변수

매개 변수	사양
정화 시스템	건조, 습기, 진공 세 가지 모드
고속 청소	통합 및 직물 청소
정화 시스템	측면 스프레이 유형
정제 도중	자동 생성
청소 위치	포스트 청소
청소 속도	10~200mm/초
청소 액체 소비	자동 및 수동 조절
청소용 종이 소비	자동 및 수동 조절

비전 시스템 매개 변수

매개 변수	사양
CCD FOV	10×8mm
카메라 타입	130,000 CCD 디지털 카메라
카메라 시스템	잠금/하동 광학 구조
카메라 사이클 시간	100ms
신탁표의 종류	둥글다, 사각형, 다이아몬드, 십자, 패드 및 프로필
마크 크기	0.1~6mm
마크 번호	최대: 4개
전화번호를 끊지 마	최대: 1pcs

기계 기술 매개 변수

매개 변수	사양
전력 공급원	AC: 220±10%, 50/60Hz 2.2KW
공기 압력	4~6kgf/cm2
공기 소비	약 5L/분
작동 온도	-20°C~+45°C
작업 환경의 습도	30%~60%
기계 차원 (타워 라이트 없이)	1500 ((H) mm
기계 길이	1240 ((L) mm
기계 너비	1410 ((W) mm
기계 무게 대략	약 1100kg
장비의 부하 운반 요구 사항	650kg/m2
