강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT 스텐실 프린터 용접 페이스트 기계, 자동 PCB 스텐실 프린터, 보증으로 용접 페이스트 기계


무게:	1000kg	힘:	10kW
전압:	220V, 110V, AC:220±10%, 50/60Hz	치수:	115813621463mm
최대 PCB 크기:	400*340mm	민 PCB 사이즈:	50*50 밀리미터
PCB 두께:	0.4-6 밀리미터	최대 PCB 중량:	3kg
PCB 제거:	15 mm	스퀴지 압력:	0.5-10kg
스퀴지 속도:	10-200mm/초	반복 정확도:	±0.01mm
인쇄 정확도:	±0.025 밀리미터	사이클 시간:	<8초
공기 공급:	4-6kgf/cm2

무게:	1000kg
힘:	10kW
전압:	220V, 110V, AC:220±10%, 50/60Hz
치수:	115813621463mm
최대 PCB 크기:	400*340mm
민 PCB 사이즈:	50*50 밀리미터
PCB 두께:	0.4-6 밀리미터
최대 PCB 중량:	3kg
PCB 제거:	15 mm
스퀴지 압력:	0.5-10kg
스퀴지 속도:	10-200mm/초
반복 정확도:	±0.01mm
인쇄 정확도:	±0.025 밀리미터
사이클 시간:	<8초
공기 공급:	4-6kgf/cm2

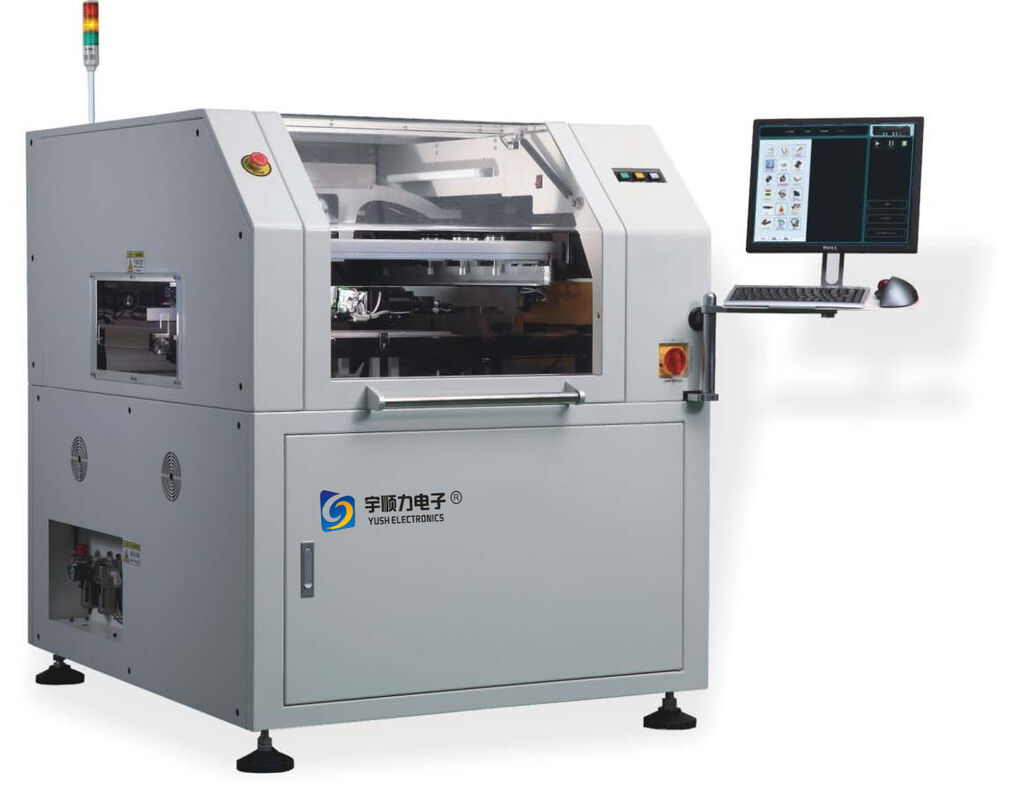

SMT 자동 스텐실 프린터/조금 페이스트 머신

제품 개요

SMT PCB 조립 프로세스에서 용접 페이스트 응용을위한 고 정밀 자동 스텐실 인쇄 시스템.

기술 사양

매개 변수	사양
모델	YS-G5
PCB 최대 크기	400×340mm
PCB 최소 크기	50×50mm
PCB 두께	0.4~6mm
최대 무게	3kg
PCB 면허	15mm
PCB 클램핑 타입	상단 평평 (수동 상단) 유연한 가장자리 클립
PCB 지원	자기 손가락/동등 높이의 블록/수동 조정 잭 업 플랫폼
컨베이어 단계	일 조각 가이드 레일
운송 방향	좌우/우익-좌우/좌우-좌우/우익-우익
컨베이어 너비 조정	오토
스퀴지 타입	사용자를 정의한 스퀴지/스틸 스크래퍼 (각 45/55/60°)
자동 압력 조절	0.5~10kg
스퀴지 길이	L=280 mm, 사용자 정의
스퀴지 속도	10~200mm/sec
이동 방향	Y축 이동
반복적 인 정확성	±0.01mm
인쇄 정확성	±0.025mm
사이클 시간	<8초 ( 인쇄 및 청소 시간을 제외)
신탁표의 종류	표준 모양 참조 포인트, 사용자 정의 이미지
피두시얼 마크 크기	0.5-4mm
마크 번호	2 또는 4 마인드 기준 위치 시스템
마크 검색	자동
분리 유형	정상/실공
분리 속도	0~20mm/s
분리 거리	0~20mm
청소 유형	강화 진공 흡수; 세 가지 방식의 건조, 습기 및 진공
청소머리	반 경사 물질
이동 방향	Y축 이동
제품 전환	3분
새로운 제품 설정	<5분
운영 시스템	윈도우 XP/윈 7
공기 공급	4-6kgf/cm2
전원 공급	AC220±10% 50/60Hz 2.5KW
무게	1000kg
단일 크기	1158×1362×1463mm
스플라이싱 크기	/
