강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT 고속 절단기, 반자동 PCB 디패널링기, 보증 포함 생산 라인용 절단기


무게:	850kg	힘:	10kW
전압:	220V/110V	Y-축 타격:	310mm
치수:	104010801750mm	공기 소비량:	200L/min
기계 동력:	4Kw	공기의 압력:	0.5-0.6MPA
최대 재료 직경:	300mm	스핀들 파워:	2.4 KW
스핀들 속도:	60,000rpm	포지셔닝 정확도:	0.001mm
절단 속도:	0.05-400mm/초	표준 칼날:	2인치
맥스 블레이드:	3인치

무게:	850kg
힘:	10kW
전압:	220V/110V
Y-축 타격:	310mm
치수:	104010801750mm
공기 소비량:	200L/min
기계 동력:	4Kw
공기의 압력:	0.5-0.6MPA
최대 재료 직경:	300mm
스핀들 파워:	2.4 KW
스핀들 속도:	60,000rpm
포지셔닝 정확도:	0.001mm
절단 속도:	0.05-400mm/초
표준 칼날:	2인치
맥스 블레이드:	3인치

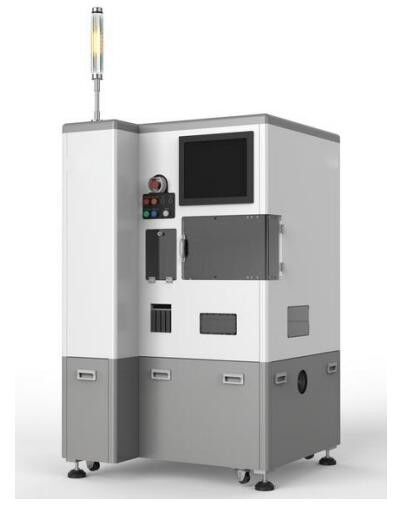

생산 라인용 SMT 고속 반자동 절단기

생산 라인용 SMT 고속 반 자동 컷 머신

컷링 시스템은 유리, 세라믹, 반도체 칩, PCB, EMC 와이어 프레임,그리고 다른 기판은 예외적인 정확도로.

운영 절차

웨이퍼 또는 스트립

테이프 장착

컷링

청소

자외선 분리

반자동 다이싱 시스템 설명

반자동 조각 시스템에는 핵심 조각 절차를 자동화하는 동시에 수동 로딩 및 배하 작업이 있습니다. 이 시스템은 자동 청소 또는 건조 기능을 포함하지 않습니다.

주요 절차

손으로 먹이는 것

위치 정렬

자동 절단

수동으로 배하

작업자는 수동으로 작업 플랫폼에 절단 재료를 배치
절단 위치의 자동 캘리브레이션
시작 버튼을 누르면 자동으로 조각을 깎는 과정이 완료됩니다.
작업자는 작업 플랫폼에서 수동으로 완성 된 재료를 제거

신청서

자동 다이킹 시스템은 반도체 칩, LED 칩, EMC 리드 프레임, PCB 보드, IR 필터, 사피르 유리 및 세라믹 얇은 판의 정밀 절단에 널리 사용됩니다.

세라믹 서브스트라트

실리콘 고무

납 프레임

실리콘 웨이퍼

PCB

유리

운영 요구 사항

대기압 -10°C ~ -20°C의 이슬점, 0.1ppm의 잔류유 함량, 0.01μm/99.5% 이상의 필터레이션 정확도를 가진 깨끗한 압축 공기 사용
20°C~25°C의 환경 온도에서 ±1°C에서 조절된 변동 범위에서 작동합니다.
절단 물 온도는 22°C ~ 27°C (± 1°C 변화) 와 냉각 물 온도는 20°C ~ 25°C (± 1°C 변화) 로 유지합니다.
외부의 충격과 진동을 피하십시오. 바람을 불거나 환기장과 같은 고온 장치 또는 기름 안개를 생성하는 장비 근처에 설치하지 마십시오.
제공된 제품 사용 설명서를 엄격히 따르십시오.

YSL-1000SD 반조각 시스템 특징

제어 인터페이스	간단한 인터페이스 디자인, 여러 언어 지원 (중국어, 영어, 한국어)
최대 재료 크기	300mm 지름 높은 정밀 절단 능력
구조 설계	절단 과정에서 정확성과 안정성을 보장하는 높은 강도 설계
정렬 시스템	CCD 자동 정렬
모니터링 시스템	스핀드 손상을 방지하기 위해 공기 압력, 물 압력, 전류 값의 실시간 모니터링
절단 스핀들	2.4 kW × 1 세트 (최대: 60,000 rpm)
위치 정확성	0.001mm 반복 위치 정확도
절단 속도	0.05 ~ 400 mm/sec
표준 블레이드	2 인치 (최다: 3 인치)
