강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                355nm UV 레이저 커팅 머신, 10W PCB 디패널링 장비, 고정밀 FPC 레이저 커터


무게:	1600KG	힘:	10kW
전압:	220V / 110V	레이저 유형:	10W UV 레이저
레이저 파장:	355nm	최대 전력:	10W /15W
반복 빈도:	1~250kHz	CCD 정밀도:	0.005mm
맥스 동작 영역:	450mm*430mm	빔 스폿 크기:	0.015mm±0.003mm
치수:	1500mmX1800mmX1660mm	작업대 정밀도:	± 0.003mm
작업대 반복:	±0.002mm	테이블 도달 범위:	500mm*500mm
핵심 구성요소:	PLC, 엔진, 베어링, 모터, 압력 용기, 기어, 펌프

무게:	1600KG
힘:	10kW
전압:	220V / 110V
레이저 유형:	10W UV 레이저
레이저 파장:	355nm
최대 전력:	10W /15W
반복 빈도:	1~250kHz
CCD 정밀도:	0.005mm
맥스 동작 영역:	450mm*430mm
빔 스폿 크기:	0.015mm±0.003mm
치수:	1500mmX1800mmX1660mm
작업대 정밀도:	± 0.003mm
작업대 반복:	±0.002mm
테이블 도달 범위:	500mm*500mm
핵심 구성요소:	PLC, 엔진, 베어링, 모터, 압력 용기, 기어, 펌프

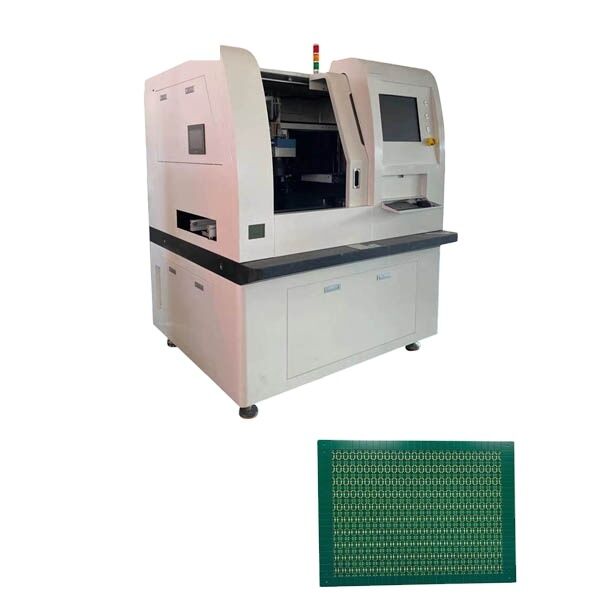

355nm 10W/15W 고정밀 CCD FPC/PCB UV 레이저 커팅기

355nm 10W / 15W 고 정밀 CCD FPC / PCB UV 레이저 절단 기계

완벽한 CAM 인터페이스와 함께,이 기계는 주류 굴착 및 프레싱 파일 형식을 지원합니다. 사용자 친화적인 인터페이스는 밀폐 광학 경로와 안정적인,콤팩트 구조와 함께 신뢰할 수있는 통합모듈형 전자 제어 시스템은 간편한 유지보수를 보장합니다.

이 장비는 유연한 보드 및 딱딱한 플렉스 조합을 포함하여 부드럽고 단단한 조합 보드 (R-F PCBA) 가 처리하기에 이상적입니다. 이 장비는 적응력과 비용 효율성을 향상시킵니다.

FPC UV 레이저 절단 기계 응용 프로그램

다양한 유연 한 회로 보드 재료 및 덮개 필름을 잘라서 깨끗하고 탄화화물 없는 결과를 얻습니다.
고품질의 고속 절단 1mm까지의 딱딱한 재료
자외선 분해 및 증발 과정으로 인한 최소한의 burrs
정밀하고 부드러운 절단 가장자리와 절단한 측면 벽으로 작은 열 효과
실리콘, 세라믹 및 유리를 포함한 다양한 기판 재료를 절단할 수 있습니다.
각종 기능적 필름의 정밀 발각

YSV-7A 제품 특징

잘라낸 후 깔끔하고 부드러운 가장자리
부러지거나 먼지나 입자 잔해가 없습니다.
작은 아크 및 얇은 절단 애플리케이션에 대한 높은 정밀도
효과적으로 폼 실패율을 줄여
복합재료와 두께 조합을 가진 복합재작재의 단선 절단
두면적 FPC 처리용 레이저 헤드 높이의 자동 조정

비 접촉 처리 기계적 스트레스 및 변형을 제거합니다. 선형 모터 플랫폼은 높은 속도, 정확성, 낮은 마모, 간편한 유지 보수 및 낮은 유지 보수 비용을 제공합니다.

기술 사양

사양/모델	YSV-7A
레이저 헤드	SP (미국)
레이저 타입	10W UV 레이저
레이저 파장	355nm
최대 전력	10W / 15W
반복 빈도	1~250kHz
작업 테이블 위치 정확성	±0.003mm
작업 테이블 반복 정확성	±0.002mm
테이블 범위	500mm × 500mm
CCD 위치 정확성	00.005mm
최대 작업 범위	450mm × 430mm
빔 점 크기	00.015mm ± 0.003mm
크기 (L × W × H)	1500mm × 1800mm × 1660mm
무게	1800kg

레이저 소스

특징은 우수한 광학 성능, 긴 수명, 간단한 구조, 간편한 조작으로 수입 된 미국 UV 충격 조명입니다. 이 입증 된 브랜드는 10 년 이상 사용되어 왔습니다.

갈바노미터 시스템

세계 최첨단 갤바노미터 시스템과 피드백 및 자동 캘리브레이션 장비를 사용하여 처리 효율성과 정확성을 보장합니다.

타이산 녹색 대리석 플랫폼

고품질의 "타이산 녹색" 돌은 기계적으로 가공되고 정밀하게 수작업됩니다. 검은 빛, 세밀한 구조, 균일한 질감, 우수한 안정성, 높은 강도,가중한 부하에서 정밀성을 유지하면서 강도썩지 않고, 산에 저항하고, 가열에 저항합니다.

대리석 플랫폼 특징

정확도 클래스: "000" 레벨, 평면 2μm
압축 강도: 245-254 N/mm2
탄력 모듈: 1.27-1.47 N/mm2 (철철보다 높다)
선형 확장 계수: 4.61 × 10−6/°C
내부 완화 계수: 우수한 충격 흡수력으로 강철보다 15배 더 큰
랜드 강도: HS70+ 가 cast iron 보다 5-10배 더 높은 마모 저항을 가진

CCD 시스템

초고속 이미지 획득 시스템과 고정도 이미지 위치 및 매칭은 예외적인 정확성을 보장합니다.

업무 플랫폼

THK (중국) 투자, 정밀 선형 모션 가이드, 볼 스플라인, 볼 스크루, 크로스 롤러 칼러 및 업계의 가장 큰 공급 업체에서 작동 장치.

FPC UV 레이저 절단 결과
