강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT 인쇄 회로 판 어셈블리 라인, 반자동 PCB 생산 라인, 고속 PCB 탈판화 기계


무게:	2000킬로그램	배치 속도:	156000CPH
PCB 크기:	300x350mm, 600x350mm, 1200x350mm	플랫폼 크기:	300x350mm, 700x400mm, 1350x400mm
스텐실 크기:	370470,550650,1500*650mm	PCB 두께:	0.2 - 6mm
사이클 시간:	< 10초, < 12초	전력 소비:	200W, 8kw, 10kw
전원공급장치:	1-PH, 220VAC 50/60HZ	공기의 압력:	4.5-6kg/cm2
스퀴지 속도:	0-1500mm/초	차원:	850x750x1650mm, 1050x750x1650mm, 1660x750x1650mm, 5000x1250x1490mm, 5800x1250x1490mm
난방 구역의 수:	위8/아래8, 위10/아래10	난방 구역의 길이:	3121mm, 3891mm, 3030mm, 3730mm
컨베이어 높이:	900+/-20mm

무게:	2000킬로그램
배치 속도:	156000CPH
PCB 크기:	300x350mm, 600x350mm, 1200x350mm
플랫폼 크기:	300x350mm, 700x400mm, 1350x400mm
스텐실 크기:	370470,550650,1500*650mm
PCB 두께:	0.2 - 6mm
사이클 시간:	< 10초, < 12초
전력 소비:	200W, 8kw, 10kw
전원공급장치:	1-PH, 220VAC 50/60HZ
공기의 압력:	4.5-6kg/cm2
스퀴지 속도:	0-1500mm/초
차원:	850x750x1650mm, 1050x750x1650mm, 1660x750x1650mm, 5000x1250x1490mm, 5800x1250x1490mm
난방 구역의 수:	위8/아래8, 위10/아래10
난방 구역의 길이:	3121mm, 3891mm, 3030mm, 3730mm
컨베이어 높이:	900+/-20mm

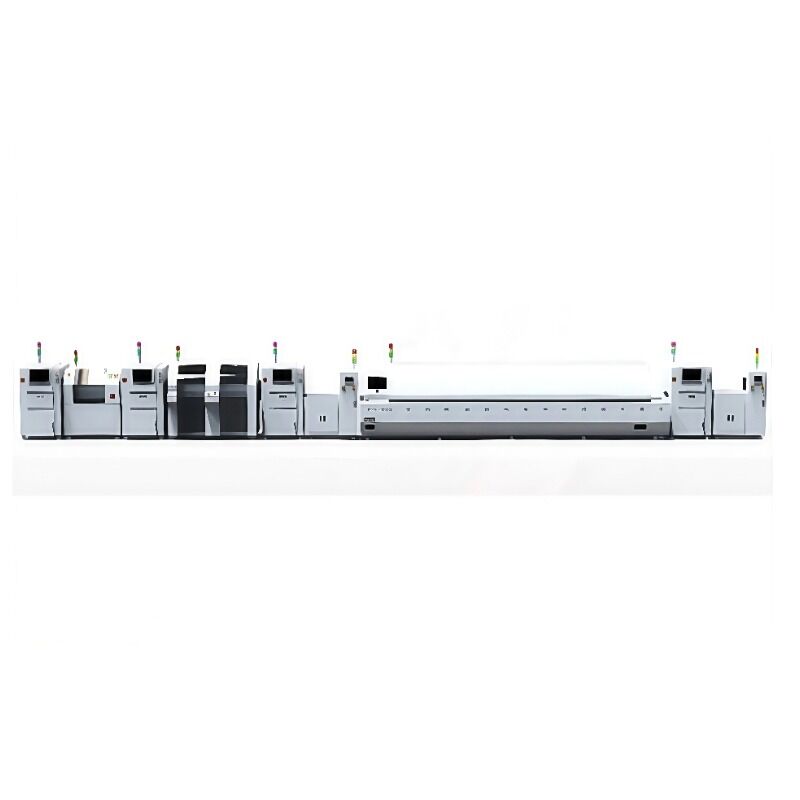

고속 반 자동 SMT PCB 조립 생산 라인

고속 반자동 SMT PCB 조립 생산 라인

이 고속 반자동 SMT 생산 라인은 약 156,000 CPH의 실장 속도로 효율적인 PCB 조립을 위해 설계되었습니다. 휴대폰 및 LED TV 제조 애플리케이션에 이상적입니다.

SMT 스텐실 프린터 (반자동)

사양	Y3 모델	Y6 모델	Y12 모델
정확도	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm
PCB 크기	300 x 350 mm	600 x 350 mm	1200 x 350 mm
플랫폼 크기	300 x 350 mm	700 x 400 mm	1350 x 400 mm
스텐실 크기 (mm)	370470, 550650	370470, 550650	370470, 550650, 1500*650
PCB 두께	0.2 - 6 mm	0.2 - 6 mm	0.2 - 6 mm
스텐실 위치 지정	수동	수동	수동
사이클 시간	< 10 초.	< 10 초.	< 12 초.
소비 전력	200 W	200 W	200 W
전원 공급 장치	1상, 220VAC 50/60HZ	1상, 220VAC 50/60HZ	1상, 220VAC 50/60HZ
공기압	4.5-6 kg/cm	4.5-6 kg/cm	4.5-6 kg/cm
스퀴지 속도	0-1500mm/초	0-1500mm/초	0-1500mm/초
치수	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm
무게	280 Kg	300 Kg	356 Kg
스퀴지 길이	250mm	250mm	250mm
플랫폼 높이	950mm	950mm	950mm

옵션: 특정 요구 사항에 따라 특수 크기 맞춤 제작 가능.

리플로우 오븐

사양	L8 모델	L10 모델
치수 (LWH) mm	5000x1250x1490	5800x1250x1490
무게	약 1600KG	약 1800KG
가열 구역 수	상단 8 / 하단 8	상단 10 / 하단 10
가열 구역 길이	3121mm	3891mm
레일 폭 조정	M (옵션: A)	M (옵션: A)
배기량	10M³/분 x 2 배기	10M³/분 x 2 배기
제어 시스템	PLC + 컴퓨터	PLC + 컴퓨터
온도 제어 방식	PID + SSR	PID + SSR

사양	622 모델	733 모델
치수 (LWH) mm	5040x145x1450	5800x1450x1450
기계 무게	약 2200KG	약 2400KG
가열 구역 수	상단 8 / 하단 8	상단 10 / 하단 10
가열 구역 길이	3030mm	3730mm
냉각 구역 수	2	3
제어 시스템	PLC + 컴퓨터	PLC + 컴퓨터
전송 방식	체인 + 메쉬	체인 + 메쉬
최대 PCB 폭	460mm	460mm
예열 전력	45kw	55kw
소비 전력	8kw	10kw
컨베이어 높이	900+/-20mm	900+/-20mm
