High Speed Stable PCB Router Machine YSVC-650 Universal PCB Routing Tool

제품 상세정보

원래 장소: 중국 장쑤성

브랜드 이름: YUSH

지불과 운송 용어

최소 주문 수량: 1세트

가격: $60,000 / set

가장 좋은 가격 을 구하라

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                High Speed PCB Router Machine, Universal PCB Routing Tool, Stable PCB Depaneling Machine


무게:	3500kg	레이저 파장:	355nm
레이저 파워:	10W	최대 처리 형식:	610mm X 500mm
XY 플랫폼 속도:	50m/분	포지셔닝 정확도:	±3um
반복성:	±1um	시스템 정밀도:	±20um
검류계 스캐닝 범위:	50mm x 50mm	절단 두께:	<1mm>
전원공급장치:	AC220V 50Hz / 2.2KW; 삼상 380V 50Hz / 5.5KW	공기 요구 사항:	516m3/h
치수:	1818mm x 2317mm x 1550mm	주변 온도:	20℃±2℃
습기:	<60% RH 비응축

무게:	3500kg
레이저 파장:	355nm
레이저 파워:	10W
최대 처리 형식:	610mm X 500mm
XY 플랫폼 속도:	50m/분
포지셔닝 정확도:	±3um
반복성:	±1um
시스템 정밀도:	±20um
검류계 스캐닝 범위:	50mm x 50mm
절단 두께:	<1mm>
전원공급장치:	AC220V 50Hz / 2.2KW; 삼상 380V 50Hz / 5.5KW
공기 요구 사항:	516m3/h
치수:	1818mm x 2317mm x 1550mm
주변 온도:	20℃±2℃
습기:	<60% RH 비응축

High Speed Stable PCB Router Machine YSVC-650 Universal PCB Routing Tool

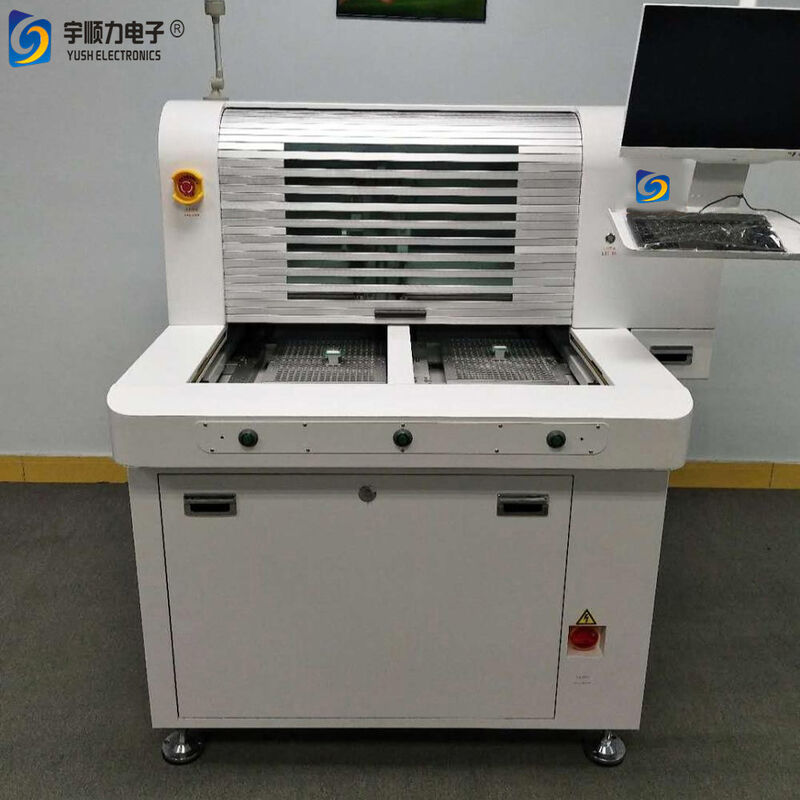

YSVC-650 laser PCB depaneling machine from YUSH Technology is designed for precision cutting of flexible circuit boards and organic coatings without requiring molds or protective plate fixation. Our FPC ultraviolet laser cutting machines are trusted by customers throughout the PCB industry for their reliability and performance.

Applications

Ideal for flexible circuit boards (FPC), RF boards, CVL materials, and thin plywood shape cutting. Suitable for processing silicon, ceramic, glass, and various substrate materials with exceptional precision.

Key Features

Proprietary control software with intuitive interface and comprehensive functionality
Capable of processing any graphics and cutting different thicknesses and materials with complete hierarchical synchronization
Optimized optical system ensures high beam quality and precision cutting with minimal focused spot size
High-performance UV laser with excellent beam quality and peak power characteristics
Minimal thermal effect with no delamination, producing precise, smooth cuts with steep sidewalls
Vacuum sample fixation eliminates need for mold protection plates, improving processing efficiency
Automatic correction, positioning, multi-plate cutting, thickness measurement and compensation functions
Superior processing uniformity with minimal depth fluctuations for complex graphics

Technical Specifications

Laser Type	Solid-state UV laser
Laser Wavelength	355nm
Laser Power	10W
Maximum Processing Format	610mm × 500mm (24" × 18")
XY Platform Maximum Speed	50m/min
Positioning Accuracy	±3μm
Repeatability	±1μm
System Precision	±20μm
Galvanometer Scanning Range	50mm × 50mm
Cutting Thickness	<1mm
Power Requirements	AC220V 50Hz/2.2KW or three-phase 380V 50Hz/5.5KW
Air Requirement	516m³/h
Dimensions	1818mm × 2317mm × 1550mm
Weight	3500kg
Operating Temperature	20℃ ±2℃
Humidity	<60% RH non-condensing
Control System	Industry-specific equipment with flexible processing software, motion control card and IPC control
Data Compatibility	Standard G-code, Gerber data, CAD files

Quick Specifications

Maximum Board Length	610 × 500mm
Package Size	1818mm × 2317mm × 1550mm
Thickness	1mm
Power Supply	AC220V 50Hz/2.2KW or three-phase 380V 50Hz/5.5KW
Working Air Pressure	516m³/h
Weight	3500kg
Application Scope	All V-CUT SMD PCB FPC boards
